IRIS显示

图像监视器上未显示信息时，可通过按下ROP的[CHARA]按钮进行显示。

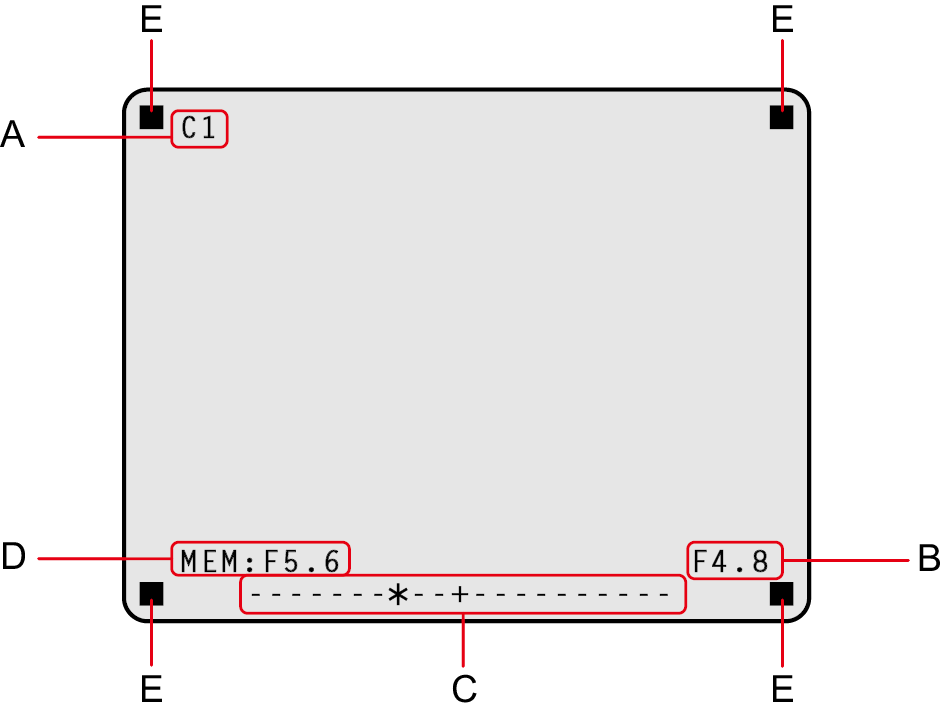

A.摄像机编号

B.IRIS F值

C.IRIS电平

D.IRIS内存

E.TALLY INFO

  • 设置可通过选择CCU菜单上的[MAINTENANCE]打开的[PM VIEW SETTING]画面上要显示的每个项目。但是，如果菜单的[IRIS LEVEL]设为[OFF]，则此画面不会出现。
  • 根据通过选择[MAINTENANCE] > [SETUP]可以访问的[IRIS SCALE]的设置，IRIS计划显示如下。

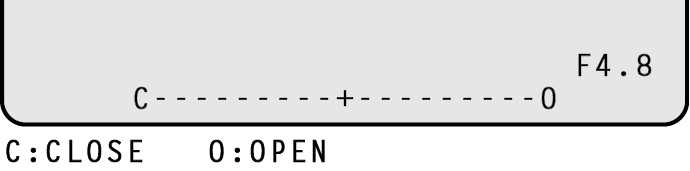

IRIS SCALE:FULL


IRIS SCALE:2STOP

    在IRIS电平显示中，IRIS内存中存储的IRIS F值以中间的(+)表示，当前IRIS F值在靠近中间的位置显示为“57550.png”。

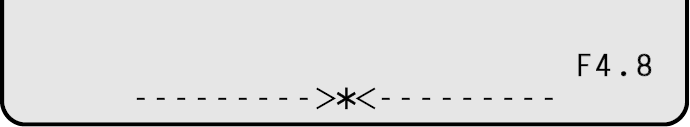

当中间的值(+)和当前IRIS值(57554.png)重合时，显示中将显示“57426.png 57560.png 57398.png”。

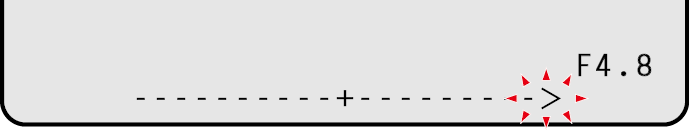

    当IRIS电平处于显示范围之外时，状态显示为闪烁的“57369.png”或“57341.png”。


  • TALLY INFO (E)
    在上行的两个段中显示R标记，在下行的两个段中显示R、G或YL标记。
    当所有R、G和YL标记信号均为ON时，上行为红色，下行左侧和右侧段分别为绿色和黄色。
    当R和G标记信号为ON时，上行为红色，下行为绿色。
