NETWORK(MOIP)

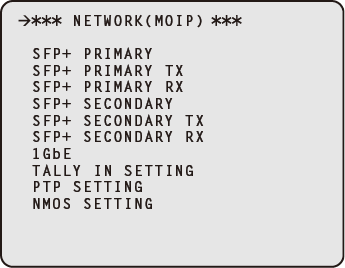

此画面为NETWORK(MOIP) 菜单的选择画面。

项目	内容
SFP+ PRIMARY	显示SFP+ PRIMARY 设置菜单。
SFP+ PRIMARY TX	显示SFP+ PRIMARY TX 信号设置菜单。
SFP+ PRIMARY RX	显示SFP+ PRIMARY RX 信号设置菜单。
SFP+ SECONDARY	显示SFP+ SECONDARY 设置菜单。
SFP+ SECONDARY TX	显示SFP+ SECONDARY TX 信号设置菜单。
SFP+ SECONDARY RX	显示SFP+ SECONDARY RX 信号设置菜单。
1GbE	显示1GbE (LAN2) 设置菜单。
TALLY IN SETTING	显示TALLY IN 设置菜单。
PTP SETTING	显示PTP 设置菜单。
NMOS SETTING	显示NMOS 设置菜单。

NETWORK(SFP+ PRM)

此画面为NETWORK(SFP+ PRM) 菜单的选择画面。

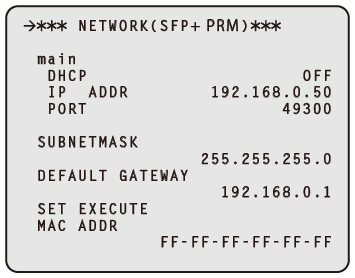

illust_menu_network_SFPmain

项目	设置值	设置详情
main
DHCP	OFF、ON （出厂设置：OFF）	启用/ 禁用DHCP。
IP ADDR	（出厂设置：192.168.0.50）	设置SFP+ primary 的IP 地址。
PORT	（出厂设置：49300）	设置SFP+ primary 的PORT。
SUBNETMASK	（出厂设置：255.255.255.0）	设置子网掩码。
DEFAULT GATEWAY	（出厂设置：192.168.0.1）	设置默认网关。
SET EXECUTE	-	按下[SELECT] 按钮时，随即显示[NETWORK(PRM) SET EXECUTE NO/YES]。选择[YES] 将配置的[NETWORK(SFP+ PRM)] 信息应用于本装置。如果未执行此操作，则不会应用更改后的[NETWORK(SFP+ PRM)] 设置。此外，如果退出菜单而不执行此操作，设置将返回其原始值。
MAC ADDR	仅显示	显示MAC 地址。

NETWORK(SFP+ PRM TX)

此画面为NETWORK(SFP+ PRM TX) 菜单的选择画面。

illust_menu_network_SFPprm(SRC)

项目	设置值	设置详情
MAIN VIDEO TX		这是主线输出视频的设置。
IP ADDR	（出厂设置：224.1.0.1）	设置MAIN VIDEO TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49301）（禁止设置10670。）	设置MAIN VIDEO TX 的PORT。
MONITOR VIDEO TX		这是监视器输出视频的设置。
IP ADDR	（出厂设置：224.1.0.2）	设置MONITOR VIDEO TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49302）（禁止设置10670。）	设置MONITOR VIDEO TX 的PORT。
HD TRUNK TX		这是HD TRUNK TX 的设置。
IP ADDR	（出厂设置：224.1.0.10）	设置HD TRUNK TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49310）（禁止设置10670。）	设置HD TRUNK TX 的PORT。
MIC1 AUDIO TX		这是MIC1 输出的设置。
IP ADDR	（出厂设置：224.1.0.3）	设置MIC1 AUDIO TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49303）（禁止设置10670。）	设置MIC1 AUDIO TX 的PORT。
MIC2 AUDIO TX		这是MIC2 输出的设置。
IP ADDR	（出厂设置：224.1.0.11）	设置MIC2 AUDIO TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49311）（禁止设置10670。）	设置MIC2 AUDIO TX 的PORT。
INCOM1 AUDIO TX		这是INCOM1 输出的设置。
IP ADDR	（出厂设置：224.1.0.12）	设置INCOM1 AUDIO TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49312）（禁止设置10670。）	设置INCOM1 AUDIO TX 的PORT。
INCOM2 AUDIO TX		这是INCOM2 输出的设置。
IP ADDR	（出厂设置：224.1.0.13）	设置INCOM2 AUDIO TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49313）（禁止设置10670。）	设置INCOM2 AUDIO TX 的PORT。
SET EXECUTE	-	按下[SELECT] 按钮时，随即显示[NETWORK(PRM TX) SET EXECUTE NO/YES]。选择[YES] 将配置的[NETWORK(SFP+ PRM TX)]信息应用于本装置。如果未执行此操作，则不会应用更改后的 [NETWORK(SFP+ PRM TX)] 设置。此外，如果退出菜单而不执行此操作，设置将返回其原始值。

NETWORK(SFP+ PRM RX)

此画面为NETWORK(SFP+ PRM RX) 菜单的选择画面。

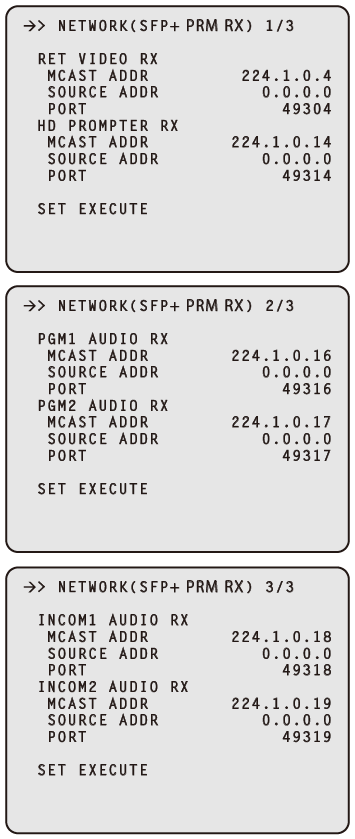

illust_menu_network_SFPprm(DST)

项目	设置值	设置详情
RET VIDEO RX		这是回路视频输入的设置。
MCAST ADDR	（出厂设置：224.1.0.4）	设置RET VIDEO RX 的IP 地址。
SOURCE ADDR	（出厂设置：0.0.0.0）	如果不限制多播源，则设置为0.0.0.0。如果需要建立源地址，请设置相关地址。
PORT	01024 至65535 （出厂设置：49304）（禁止设置10670。）	设置RET VIDEO RX 的PORT。
HD PROMPTER RX		这是HD PROMPTER 输入的设置。
MCAST ADDR	（出厂设置：224.1.0.14）	设置HD PROMPTER RX 的IP 地址。
SOURCE ADDR	（出厂设置：0.0.0.0）	如果不限制多播源，则设置为0.0.0.0。如果需要建立源地址，请设置相关地址。
PORT	01024 至65535 （出厂设置：49314）（禁止设置10670。）	设置HD PROMPTER RX 的PORT。
SET EXECUTE	-	按下[SELECT] 按钮时，随即显示 [NETWORK(PRM RX) SET EXECUTE NO/ YES]。选择[YES] 将配置的[NETWORK(SFP+ PRM RX)] 信息应用于本装置。如果未执行此操作，则不会应用更改后的 [NETWORK(SFP+ PRM RX)] 设置。此外，如果退出菜单而不执行此操作，设置将返回其原始值。
PGM1 AUDIO RX		这是PGM1 输入的设置。
MCAST ADDR	（出厂设置：224.1.0.16）	设置PGM1 AUDIO RX 的IP 地址。
SOURCE ADDR	（出厂设置：0.0.0.0）	如果不限制多播源，则设置为0.0.0.0。如果需要建立源地址，请设置相关地址。
PORT	01024 至65535 （出厂设置：49316）（禁止设置10670。）	设置PGM1 AUDIO RX 的PORT。
PGM2 AUDIO RX		这是PGM2 输入的设置。
MCAST ADDR	（出厂设置：224.1.0.17）	设置PGM2 AUDIO RX 的IP 地址。
SOURCE ADDR	（出厂设置：0.0.0.0）	如果不限制多播源，则设置为0.0.0.0。如果需要建立源地址，请设置相关地址。
PORT	01024 至65535 （出厂设置：49317）（禁止设置10670。）	设置PGM2 AUDIO RX 的PORT。
SET EXECUTE	-	按下[SELECT] 按钮时，随即显示 [NETWORK(PRM RX) SET EXECUTE NO/ YES]。选择[YES] 将配置的[NETWORK(SFP+ PRM RX)] 信息应用于本装置。如果未执行此操作，则不会应用更改后的 [NETWORK(SFP+ PRM RX)] 设置。此外，如果退出菜单而不执行此操作，设置将返回其原始值。
INCOM1 AUDIO RX		这是INCOM1 输入的设置。
MCAST ADDR	（出厂设置：224.1.0.18）	设置INCOM1 AUDIO RX 的IP 地址。
SOURCE ADDR	（出厂设置：0.0.0.0）	如果不限制多播源，则设置为0.0.0.0。如果需要建立源地址，请设置相关地址。
PORT	01024 至65535 （出厂设置：49318）（禁止设置10670。）	设置INCOM1 AUDIO RX 的PORT。
INCOM2 AUDIO RX		这是INCOM2 输入的设置。
MCAST ADDR	（出厂设置：224.1.0.19）	设置INCOM2 AUDIO RX 的IP 地址。
SOURCE ADDR	（出厂设置：0.0.0.0）	如果不限制多播源，则设置为0.0.0.0。如果需要建立源地址，请设置相关地址。
PORT	01024 至65535 （出厂设置：49319）（禁止设置10670。）	设置INCOM2 AUDIO RX 的PORT。
SET EXECUTE	-	按下[SELECT] 按钮时，随即显示[NETWORK(PRM RX) SET EXECUTE NO/YES]。选择[YES] 将配置的[NETWORK(SFP+ PRM RX)] 信息应用于本装置。如果未执行此操作，则不会应用更改后的 [NETWORK(SFP+ PRM RX)] 设置。此外，如果退出菜单而不执行此操作，设置将返回其原始值。

NETWORK(SFP+ SCD)

此画面为NETWORK(SFP+ SCD) 菜单的选择画面。

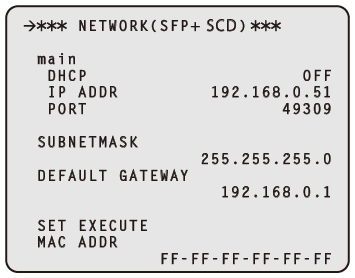

illust_menu_network_SFPscd

项目	设置值	设置详情
main
DHCP	OFF、ON （出厂设置：OFF）	启用/ 禁用DHCP。
IP ADDR	（出厂设置：192.168.0.51）	设置SFP+ SECONDARY 的IP 地址。
PORT	（出厂设置：49309）	设置SFP+ SECONDARY 的PORT。
SUBNETMASK	（出厂设置：255.255.255.0）	设置子网掩码。
DEFAULT GATEWAY	（出厂设置：192.168.0.1）	设置默认网关。
SET EXECUTE	-	按下[SELECT] 按钮时，随即显示[NETWORK(SCD) SET EXECUTE NO/YES]。选择[YES] 将配置的[NETWORK(SFP+ SCD)] 信息应用于本装置。如果未执行此操作，则不会应用更改后的[NETWORK(SFP+ SCD)] 设置。此外，如果退出菜单而不执行此操作，设置将返回其原始值。
MAC ADDR	仅显示	显示MAC 地址。

NETWORK(SFP+ SCD TX)

此画面为NETWORK(SFP+ SCD TX) 菜单的选择画面。

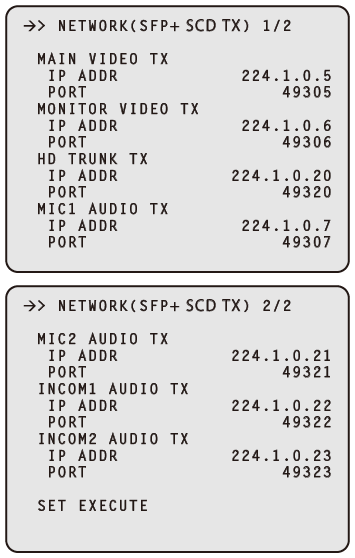

illust_menu_network_SFPscd(SRC)

项目	设置值	设置详情
MAIN VIDEO TX		这是主线输出视频的设置。
IP ADDR	（出厂设置：224.1.0.5）	设置MAIN VIDEO TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49305）（禁止设置10670。）	设置MAIN VIDEO TX 的PORT。
MONITOR VIDEO TX		这是监视器输出视频的设置。
IP ADDR	（出厂设置：224.1.0.6）	设置MONITOR VIDEO TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49306）（禁止设置10670。）	设置MONITOR VIDEO TX 的PORT。
HD TRUNK TX		这是HD TRUNK TX 的设置。
IP ADDR	（出厂设置：224.1.0.20）	设置HD TRUNK TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49320）（禁止设置10670。）	设置HD TRUNK TX 的PORT。
MIC1 AUDIO TX		这是MIC1 输出的设置。
IP ADDR	（出厂设置：224.1.0.7）	设置MIC1 AUDIO TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49307）（禁止设置10670。）	设置MIC1 AUDIO TX 的PORT。
MIC2 AUDIO TX		这是MIC2 输出的设置。
IP ADDR	（出厂设置：224.1.0.21）	设置MIC2 AUDIO TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49321）（禁止设置10670。）	设置MIC2 AUDIO TX 的PORT。
INCOM1 AUDIO TX		这是INCOM1 输出的设置。
IP ADDR	（出厂设置：224.1.0.22）	设置INCOM1 AUDIO TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49322）（禁止设置10670。）	设置INCOM1 AUDIO TX 的PORT。
INCOM2 AUDIO TX		这是INCOM2 输出的设置。
IP ADDR	（出厂设置：224.1.0.23）	设置INCOM2 AUDIO TX 的IP 地址。
PORT	01024 至65535 （出厂设置：49323）（禁止设置10670。）	设置INCOM2 AUDIO TX 的PORT。
SET EXECUTE	-	按下[SELECT] 按钮时，随即显示[NETWORK(SCD TX) SET EXECUTE NO/YES]。选择[YES] 将配置的[NETWORK(SFP+ SCD TX)] 信息应用于本装置。如果未执行此操作，则不会应用更改后的 [NETWORK(SFP+ SCD TX)] 设置。此外，如果退出菜单而不执行此操作，设置将返回其原始值。

NETWORK(SFP+ SCD RX)

此画面为NETWORK(SFP+ SCD RX) 菜单的选择画面。

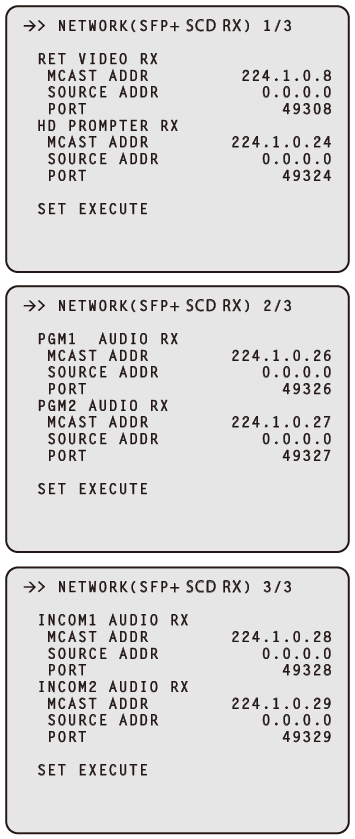

illust_menu_network_SFPscd(DST)

项目	设置值	设置详情
RET VIDEO RX		这是回路视频输入的设置。
MCAST ADDR	（出厂设置：224.1.0.8）	设置RET VIDEO RX 的IP 地址。
SOURCE ADDR	（出厂设置：0.0.0.0）	如果不限制多播源，则设置为0.0.0.0。如果需要建立源地址，请设置相关地址。
PORT	01024 至65535 （出厂设置：49308）（禁止设置10670。）	设置RET VIDEO RX 的PORT。
HD PROMPTER RX		这是HD PROMPTER 输入的设置。
MCAST ADDR	（出厂设置：224.1.0.24）	设置HD PROMPTER RX 的IP 地址。
SOURCE ADDR	（出厂设置：0.0.0.0）	如果不限制多播源，则设置为0.0.0.0。如果需要建立源地址，请设置相关地址。
PORT	01024 至65535 （出厂设置：49324）（禁止设置10670。）	设置HD PROMPTER RX 的PORT。
SET EXECUTE	-	按下[SELECT] 按钮时，随即显示 [NETWORK(SCD RX) SET EXECUTE NO/ YES]。选择[YES] 将配置的[NETWORK(SFP+ SCD RX)] 信息应用于本装置。如果未执行此操作，则不会应用更改后的 [NETWORK(SFP+ SCD RX)] 设置。此外，如果退出菜单而不执行此操作，设置将返回其原始值。
PGM1 AUDIO RX		这是PGM1 输入的设置。
MCAST ADDR	（出厂设置：224.1.0.26）	设置PGM1 AUDIO RX 的IP 地址。
SOURCE ADDR	（出厂设置：0.0.0.0）	如果不限制多播源，则设置为0.0.0.0。如果需要建立源地址，请设置相关地址。
PORT	01024 至65535 （出厂设置：49326）（禁止设置10670。）	设置PGM1 AUDIO RX 的PORT。
PGM2 AUDIO RX		这是PGM2 输入的设置。
MCAST ADDR	（出厂设置：224.1.0.27）	设置PGM2 AUDIO RX 的IP 地址。
SOURCE ADDR	（出厂设置：0.0.0.0）	如果不限制多播源，则设置为0.0.0.0。如果需要建立源地址，请设置相关地址。
PORT	01024 至65535 （出厂设置：49327）（禁止设置10670。）	设置PGM2 AUDIO RX 的PORT。
SET EXECUTE	-	按下[SELECT] 按钮时，随即显示 [NETWORK(SCD RX) SET EXECUTE NO/ YES]。选择[YES] 将配置的[NETWORK(SFP+ SCD RX)] 信息应用于本装置。如果未执行此操作，则不会应用更改后的 [NETWORK(SFP+ SCD RX)] 设置。此外，如果退出菜单而不执行此操作，设置将返回其原始值。
INCOM1 AUDIO RX		这是INCOM1 输入的设置。
MCAST ADDR	（出厂设置：224.1.0.28）	设置INCOM1 AUDIO RX 的IP 地址。
SOURCE ADDR	（出厂设置：0.0.0.0）	如果不限制多播源，则设置为0.0.0.0。如果需要建立源地址，请设置相关地址。
PORT	01024 至65535 （出厂设置：49328）（禁止设置10670。）	设置INCOM1 AUDIO RX 的PORT。
INCOM2 AUDIO RX		这是INCOM2 输入的设置。
MCAST ADDR	（出厂设置：224.1.0.29）	设置INCOM2 AUDIO RX 的IP 地址。
SOURCE ADDR	（出厂设置：0.0.0.0）	如果不限制多播源，则设置为0.0.0.0。如果需要建立源地址，请设置相关地址。
PORT	01024 至65535 （出厂设置：49329）（禁止设置10670。）	设置INCOM2 AUDIO RX 的PORT。
SET EXECUTE	-	按下[SELECT] 按钮时，随即显示[NETWORK(SCD RX) SET EXECUTE NO/YES]。选择[YES] 将配置的[NETWORK(SFP+ SCD RX)]信息应用于本装置。如果未执行此操作，则不会应用更改后的 [NETWORK(SFP+ SCD RX)] 设置。此外，如果退出菜单而不执行此操作，设置将返回其原始值。

NETWORK(1GbE)

此画面为NETWORK(1GbE) 菜单的选择画面。

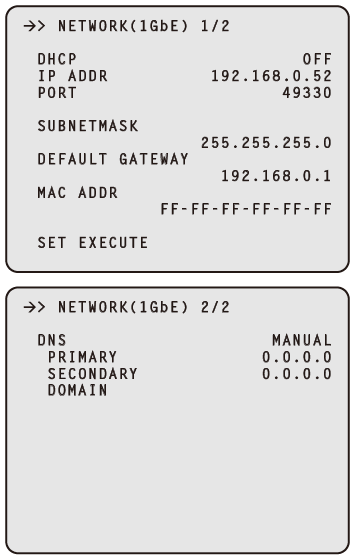

illust_menu_network_GbE

项目	设置值	设置详情
DHCP	OFF、ON （出厂设置：OFF）	启用/ 禁用DHCP。
IP ADDR	（出厂设置：192.168.0.52）	设置1GbE (LAN2) 的IP 地址。
PORT	（出厂设置：49330）	设置1GbE (LAN2) 的PORT。
SUBNETMASK	（出厂设置：255.255.255.0）	设置子网掩码。
DEFAULT GATEWAY	（出厂设置：192.168.0.1）	设置默认网关。
MAC ADDR	仅显示	显示MAC 地址。
SET EXECUTE	-	按下[SELECT] 按钮时，随即显示[NETWORK(1GbE) SET EXECUTE NO/YES]。选择[YES] 将配置的[NETWORK(1GbE)] 信息应用于本装置。如果未执行此操作，则不会应用更改后的[NETWORK(1GbE)] 设置。此外，如果退出菜单而不执行此操作，设置将返回其原始值。
DNS	MANUAL、AUTO （出厂设置：MANUAL）	设置是要自动（AUTO）获得还是要手动输入（MANUAL） DNS 服务器地址。只能从 Web画面(AK-NP600)设置此项。
PRIMARY		只能从 Web画面(AK-NP600)设置此项。
SECONDARY		只能从 Web画面(AK-NP600)设置此项。
DOMAIN		显示DHCP 服务器分配的值。（最多253 个字符，最多显示128 个字符）只能从 Web画面(AK-NP600)设置此项。

NETWORK(TALLY IN)

此画面为NETWORK(TALLY IN) 菜单的选择画面。

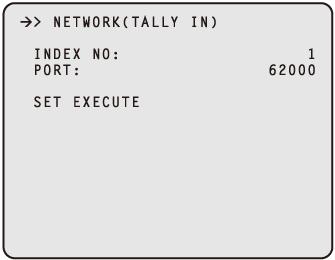

illust_menu_network_TALLY IN

项目	设置值	设置详情
INDEX NO	1 至65534 （出厂设置：1）	设置由输出TALLY 的设备设置的INDEX NO。
PORT	60000 至65535 （出厂设置：62000）	设置TALLY IN 的PORT。
SET EXECUTE	-	按下[SELECT] 按钮时，随即显示[NETWORK(TALLY IN) SET EXECUTE NO/YES]。选择[YES] 将配置的[NETWORK(TALLY IN)] 信息应用于本装置。如果未执行此操作，则不会应用更改后的[NETWORK(TALLY IN)] 设置。此外，如果退出菜单而不执行此操作，设置将返回其原始值。

NETWORK(PTP)

此画面为NETWORK(PTP) 菜单的选择画面。

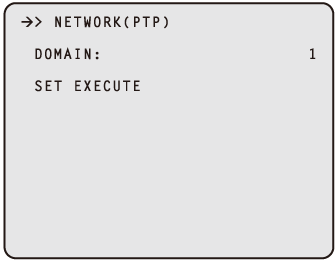

illust_menu_network_PTP

项目	设置值	设置详情
DOMAIN	0 至127 （出厂设置：127）	设置DOMAIN 编号。
SET EXECUTE	-	按下[SELECT] 按钮时，随即显示[NETWORK(PTP) SET EXECUTE NO/YES]。选择[YES] 将配置的 [NETWORK(PTP)] 信息应用于本装置。如果未执行此操作，则不会应用更改后的 [NETWORK(PTP)] 设置。此外，如果退出菜单而不执行此操作，设置将返回其原始值。

NETWORK(NMOS)

此画面为NETWORK(NMOS) 菜单的选择画面。

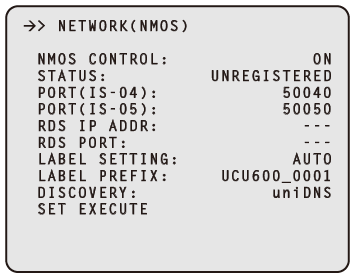

illust_menu_network_PTP

项目	设置值	设置详情
NMOS CONTROL	ON, OFF ( 出厂设置: ON)	启用/ 禁用NMOS 功能。
STATUS	---- ( 出厂设置: UNREGISTERED,)	显示NMOS 操作状态，例如RDS 连接状态。（只显示。无法修改设置。）
PORT(IS-04)	1024 至 65535 (出厂设置: 50040)	在摄像机上设置IS-04 Node API 的端口号。
PORT(IS-05)	1024 至 65535 (出厂设置: 50050)	在摄像机上设置IS-05 Connection API 的端口号。
RDS IP ADDR	0.0.0.0 至 255.255.255.255	显示发现的IP 地址。
RDS PORT	1 至 65535	显示自动发现的端口号。
LABEL SETTING	AUTO MANUAL	AUTO: 无法更改LABEL PREFIX。固定为UCU600_** （“**” 为MAC ADDR 的最后四位）。 MANUAL: 文本可在LABEL PREFIX 中设置。
LABEL PREFIX	最多16 个字符（字母数字字符、空格、! # % ( ) + , - . / = [ ] _） ( 出厂设置: （出厂设置： UCU600_** （“**” 为MAC ADDR 的最后四位））	设置附加前缀，与该装置上的NMOS 资源名称共享。
DISCOVERY	uniDNS、mDNS ( 出厂设置: uniDNS）	设置注册表发现方法。
SET EXECUTE	-	按下[SELECT] 按钮时，会显示 [NETWORK(NMOS) SET EXECUTE NO/YES]。选择[YES] 时，设置的[NETWORK(NMOS)] 信息会在本装置中更新。如果未执行此步骤，修改的[NETWORK(NMOS)] 设置不会更新。此外，如果关闭菜单而不执行此步骤，修改的内容会恢复为原始设置。
