HD PHASE

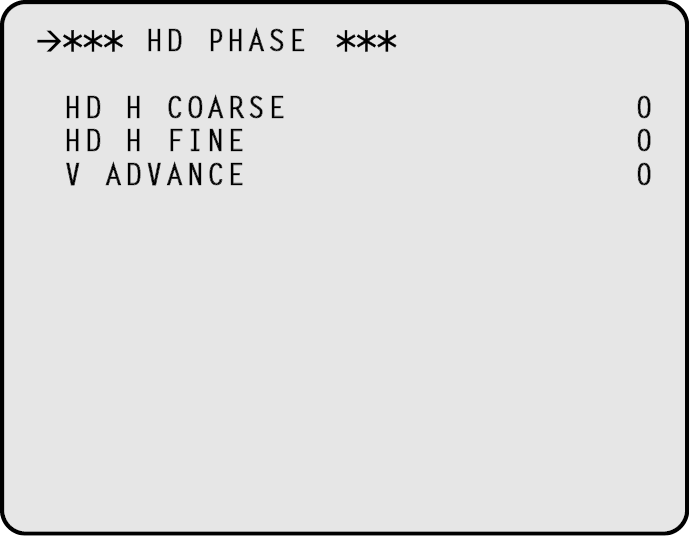

此画面为HD PHASE菜单的选择画面。


＿＿ 表示出厂默认设置。

项目

设置值

设置详情

HD H COARSE

-127至0至+127

设置用于GL HD REF的H_FINE相位的粗调设置。

HD H FINE

-100至0至+100

设置用于GL HD REF的H_FINE相位的细调设置。

V ADVANCE

-3 / -2 / -1 / 0

根据REF信号的垂直相位，设置本装置的垂直相位。

负值越大，超前越大。

设置单位根据[CCU MODE]而不同。

  • 当模式为[720/59p]或[720/50p]时，设置单位为1H / [720p]。
  • 当模式为[1080/23.98psF]时，设置单位为1H / [1080/23.98psF]。
  • 否则，设置单位为1H / [1080/59i]或[1080/50i]。
