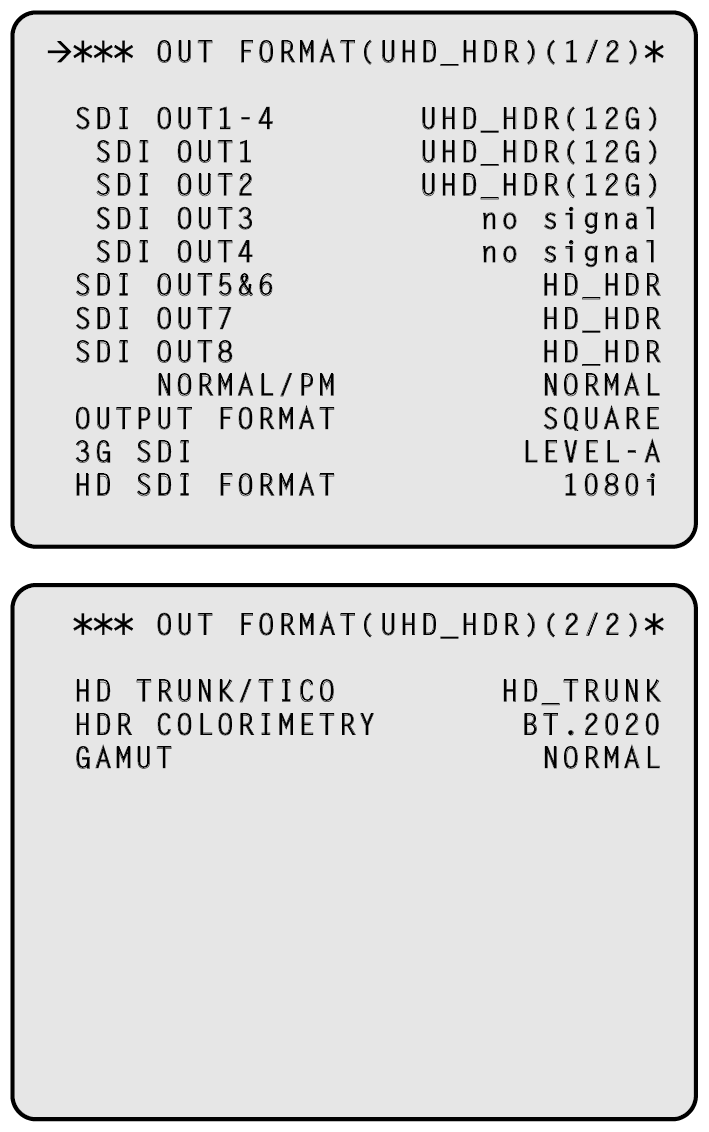

OUT FORMAT(UHD_HDR)

SDI OUT1-4

SDI OUT1

UHD_HDR

UHD_HDR (12G)

UHD_HDR (6G)

显示要从[UHD/HS/HD SDI OUT]接口的[1]至[4]中输出的信号的格式。

• 在SDI OUT1-4中选择的内容会显示在SDI OUT1-4的项目中。
  当没有输出时，将显示“no signal”。

“输出选择条件”

SDI OUT1-4

SDI OUT2

SDI OUT1-4

SDI OUT3

SDI OUT1-4

SDI OUT4

SDI OUT5&6

3G_HDR

HD_HDR

3G-SDR

HD_SDR
PsF_HDR
TrueP_HDR
OVER(3G)
PsF_SDR
TrueP_SDR
OVER(3G)_SDR

设置要从[HD SDI OUT]接口的[5]至[7]中输出的信号的格式。

当[CCU MODE] 为[2160/29.97p]、[2160/23.98p]、[2160/25p]、[2160/29.97PsF]、[2160/23.98PsF] 或[2160/25PsF] 时：

PsF_HDR/PsF_SDR/TrueP_HDR/TrueP_SDR/OVER(3G)_HDR/OVER(3G)_SDR

使用PsF/TrueP/OVER(3G) 时，对SDI OUT5&6 的设置会反映在SDI OUT7 中，且只能在SDI OUT7 中切换HDR/SDR。

当[CCU MODE] 不是[2160/29.97p]、[2160/23.98p]、[2160/25p]、[2160/29.97PsF]、[2160/23.98PsF]、[2160/25PsF] 时：

3G_HDR/3G_SDR/HD_HDR/HD_SDR

“输出选择条件”

SDI OUT7

SDI OUT8

HD_HDR

HD_SDR

PsF_HDR
PsF_SDR

设置要从[HD SDI OUT]接口的[8/PM]中输出的信号的格式。

当[CCU MODE] 为[2160/29.97p]、[2160/23.98p]、[2160/25p]、[2160/29.97PsF]、[2160/23.98PsF] 或[2160/25PsF] 时：

PsF_HDR/PsF_SDR

当[CCU MODE] 不是[2160/29.97p]、[2160/23.98p]、[2160/25p]、[2160/29.97PsF]、[2160/23.98PsF]、[2160/25PsF] 时：

HD_HDR/HD_SDR

“输出选择条件”

SDI OUT8

NORMAL/PM

PM

NORMAL

设置要从[HD SDI OUT]接口的[8/PM]中输出的信号。

使用MoIP板(AK-NP600)时，只能设置为PM。

PM：

输出图像监视器图像。

NORMAL：

输出主线图像。

OUTPUT FORMAT

INTERLEAVE

SQUARE

设置要从[UHD/HS/HD SDI OUT]接口的[1]至[4]中输出的UHD信号的格式(INTERLEAVE/SQUARE)。

当[CCU MODE]设置为[2160/29.97psF]、[2160/23.98psF]、[2160/25psF]或[2160/23psF & over59i]时：

SQUARE（固定）

3G SDI

LEVEL-A

LEVEL-B

设置3G输出的输出格式。

HD SDI FORMAT

1080i

1080p

720p

设置当SDI 5至8的输出格式为HD_HDR时适用的格式。

当[CCU MODE]为[2160/59.94p]时：

1080i/720p

当[CCU MODE]为[2160/29.97p]、[2160/23.98p]、[2160/29.97psF]、[2160/23.98psF]或[2160/23PsF & over59i]时：

1080p（固定）

当[CCU MODE]为[2160/50p]时：

1080i

当[CCU MODE]为[2160/25p]或[2160/25psF]时：

1080p（固定）

HD TRUNK/TICO

HD_TRUNK

TICO

设置要从[HD TRUNK/TICO OUT]接口输出的信号。

HD_TRUNK:

输出兼容HD_TRUNK的信号。

TICO:

输出兼容TICO的信号。

HDR COLORIMETRY

BT.709

BT.2020

更改Y/C转换系数。

GAMUT

NORMAL

WIDE_G

WIDE_G2

更改色域。

• 仅适用于从[SDI OUT 1]至[SDI OUT 4]接口输出的信号。
• 连接 AK-UC3000 时，该值将为 NORMAL/WIDE_G。
  连接AK-PLV100 时，该值将为NORMAL/WIDE_G2。
