SETUP

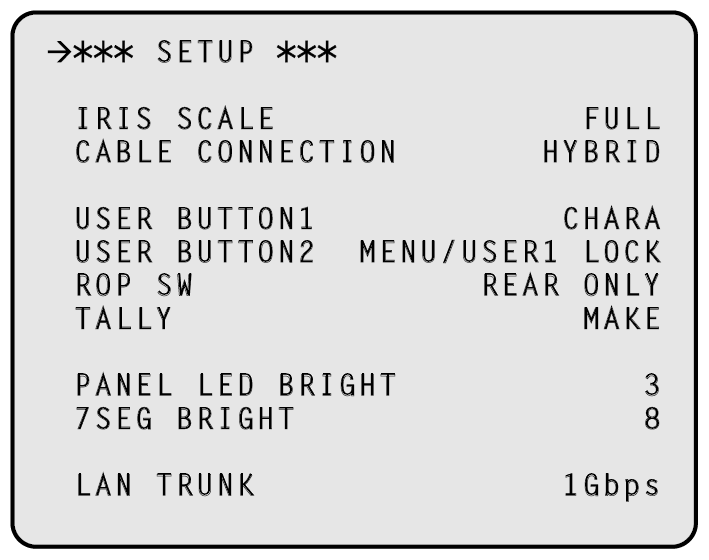

此画面为SETUP菜单的选择画面。

＿＿表示出厂默认设置。

项目	设置值	设置详情
IRIS SCALE	FULL 2STOP	设置状态显示画面的IRIS显示范围。
CABLE CONNECTION	HYBRID FIBER	设置用于连接摄像机的电缆。 HYBRID 使用光纤电缆连接摄像机时选择此选项。 FIBER 仅使用光纤电缆连接摄像机时选择此选项。选择[FIBER]时，将不会向摄像机供电。此外，将不会显示"OPEN"和"SHORT"错误。
USER BUTTON1	NONE CHARA BARS CLEAN	设置要分配到前部面板上[USER1]按钮的功能。 NONE 无分配 CHARA 字符显示，操作 BARS 彩条ON/OFF CLEAN SDI8 OUT的PM/NORM选择
USER BUTTON2	NONE CHARA MENU/USER1 LOCK BARS CLEAN	设置要分配到前部面板上[USER2]按钮的功能。 NONE 无分配 CHARA 字符显示，操作 MENU/USER1 LOCK 使[MENU]按钮和[USER1]按钮失效（分配了功能，但按下按钮时没有任何效果。） BARS 彩条ON/OFF CLEAN SDI8 OUT的PM/NORM选择
ROP SW	FRONT ONLY REAR ONLY SWITCH SELECT	设置用于连接ROP的接口。 FRONT ONLY 仅允许通过前部面板连接，无论开关状态如何。 REAR ONLY 仅允许通过后部面板连接，无论开关状态如何。 SWITCH SELECT 此设置由前部面板开关设置确定。
TALLY	MAKE V	选择TALLY信号的输入格式。 MAKE 当TALLY IN H端子和TALLY IN C端子之间的电路为OPEN时，TALLY为OFF，当电路为MAKE时，TALLY为ON。 TALLY IN H端子通过保护性二极管被提升到+5 V，电阻为2.2 K。最大电流为20 mA或更少。 V 向TALLY IN H端子应用电压时，TALLY为ON，不应用电压时，TALLY为OFF。将TALLY IN C连接到GND。 TALLY IN H和TALLY IN C之间会插入约12.4 kΩ的电阻。可以应用的最高电压为24 V，最大电流为20 mA。
PANEL LED BRIGHT	1至 3 至5	设置前部面板指示灯的亮度。
7SEG BRIGHT	1至 8 至15	设置7段指示灯的亮度。
LAN TRUNK	1Gbps 100Mbps	设置使用LAN TRUNK时的通信速度。
