AUX

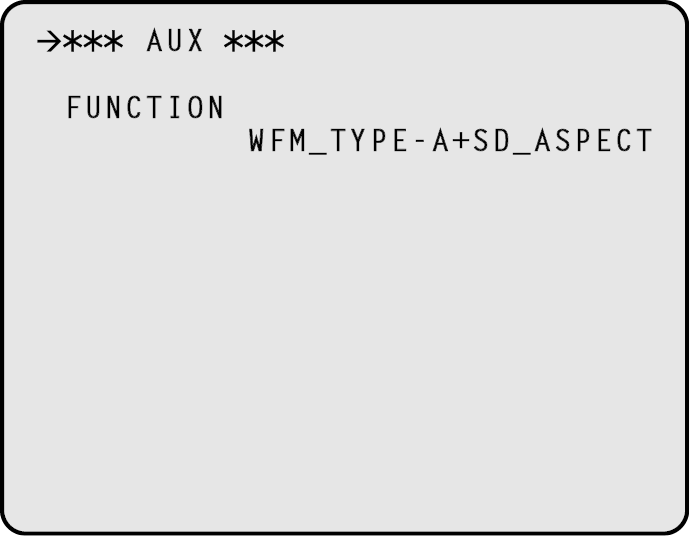

此画面为AUX菜单的选择画面。
＿＿ 表示出厂默认设置。
|
项目 |
设置值 |
设置详情 |
|---|---|---|
|
FUNCTION |
WFM_TYPE-A+SD_ASPECT WFM_TYPE-B+SD_ASPECT AUDIO GAIN+SD_ASPECT |
切换[AUX]接口的功能。 WFM_TYPE-A+SD_ASPECT / WFM_TYPE-B+SD_ASPECT 波形监视器控制输出和下转换输入 AUDIO GAIN+SD_ASPECT 摄像机的MIC增益控制输出和下转换输入 |
选择连接的波形监视器
按照以下方式配置波形监视器(WFM)的类型以连接到[AUX]接口。
|
设置值 |
控制模式 |
|---|---|
|
TYPE-A |
编码模式 |
|
TYPE-B |
直接模式 |
- 您可以连接两种类型的波形监视器(WFM)。
- 可以在[MONITOR]菜单中为波形监视器调用预设。
必须提前在波形监视器上配置波形监视器预设。
根据型号，波形监视器与装置的连接可能需要此处未描述的电缆连接。
MONITOR菜单与波形监视器预设编号之间的关系
通过使用波形监视器的预设功能，您可以加载波形监视器的波形显示设置。
|
MONITOR菜单设置 |
波形监视器的预设设置编号 |
|---|---|
|
R |
预设1 |
|
B |
预设2 |
|
G |
预设3 |
|
R+B+G |
预设4 |
|
R+B |
|
|
R+G |
|
|
B+G |
|
|
SEQ |
预设5 |
|
ENC |
预设6 |
- 有关与波形监视器上设置的预设编号对应的控制的详情，请咨询您的经销商。
