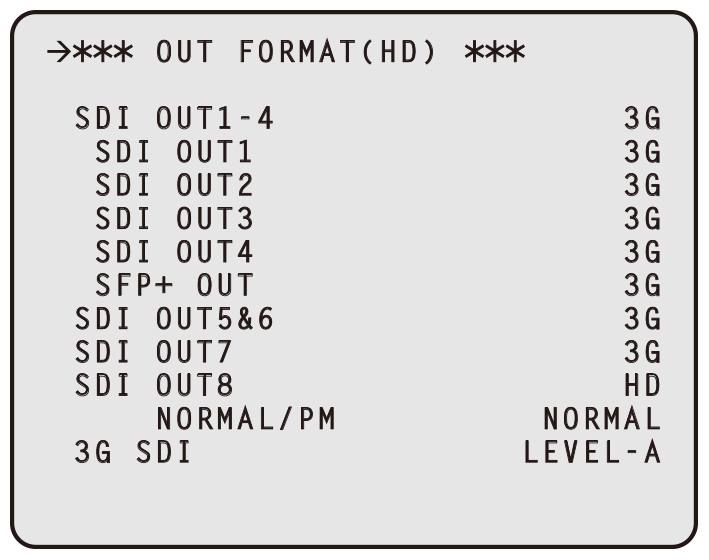

OUT FORMAT(HD)

SDI OUT1-4

SDI OUT1

3G

HD

设置要从[UHD/HS/HD SDI OUT] 接口的[1] 至[4] 中输出的信号的格式。

“输出选择条件”

[SDI OUT5]和[SDI OUT6]的设置已链接，将同时更改。

连接MoIP 板(AK-NP600) 时会显示[SFP+ OUT]。
[SFP+ OUT] 跟随[SDI OUT1-4] 设置，与[SDI OUT 1/2/3/4] 相同。

仅当将CCU MODE 设置为[1080/59.94P]、[720/59.94p]、[1080/50p] 或[720/50p] 时才会启用从SFP+ 输出。

SDI OUT1-4

SDI OUT2

SDI OUT1-4

SDI OUT3

SDI OUT1-4

SDI OUT4

SDI OUT1-4
SFP+ OUT

SDI OUT5&6

3G

HD

PsF
trueP
OVER(3G)

设置要从[HD SDI OUT] 接口的[5] 至[7] 中输出的信号的格式。

[SDI OUT5] 和[SDI OUT6] 的设置已链接，将同时更改。

当[CCU MODE] 为[1080/29.97PsF]、[1080/23.98PsF] 或[1080/25PsF] 时：

PsF/trueP/OVER(3G)

SDI OUT5&6 和SDI OUT7 被设置为相同的信号。（它们无法单独设置。）

当[CCU MODE] 不是[1080/29.97PsF]、[1080/23.98PsF]、[1080/25PsF] 时：

3G/HD

“输出选择条件”

SDI OUT7

SDI OUT8

HD

PsF

设置要从[HD SDI OUT]接口的[8/PM]中输出的信号的格式。

当[CCU MODE] 为[1080/29.97PsF]、[1080/23.98PsF] 或[1080/25PsF] 时：

PsF（固定）

当[CCU MODE] 不是[1080/29.97PsF]、[1080/23.98PsF]、[1080/25PsF] 时：

HD（固定）

“输出选择条件”

SDI OUT8

NORMAL/PM

PM

NORMAL

设置要从[HD SDI OUT]接口的[8/PM]中输出的信号。

使用MoIP板(AK-NP600)时，只能设置为PM。

PM：

输出图像监视器图像。

NORMAL：

输出主线图像。

3G SDI

LEVEL-A

LEVEL-B

设置3G输出的输出格式。
