[Network]画面

在[Network]画面中配置网络设置。

  • 配置网络设置需要下列信息。请向网络管理员或Internet服务提供商咨询。
    IP地址
    Subnet mask
    默认网关（使用网关服务器或路由器时）
    HTTP端口

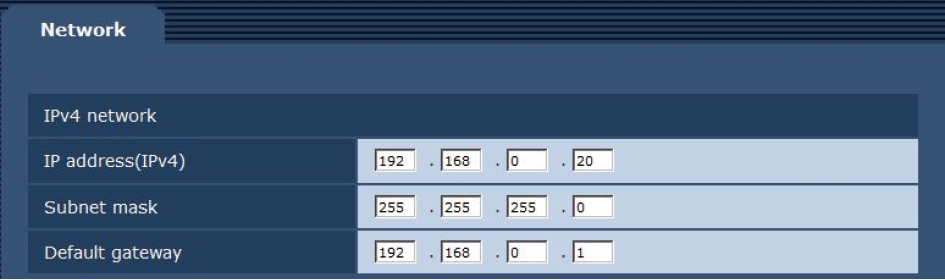

IPv4 network


＿＿ 表示出厂默认设置。

项目

设置值

设置详情

IP address (IPv4)

192.168.0.20

设置本装置的IP地址。输入地址，请勿与电脑或其他网络摄像机所设置的现有的IP地址重复。

Subnet mask

255.255.255.0

设置本装置的子网掩码。

Default gateway

192.168.0.1

设置本装置的默认网关。

  • 不能使用多个IP地址作为默认网关。

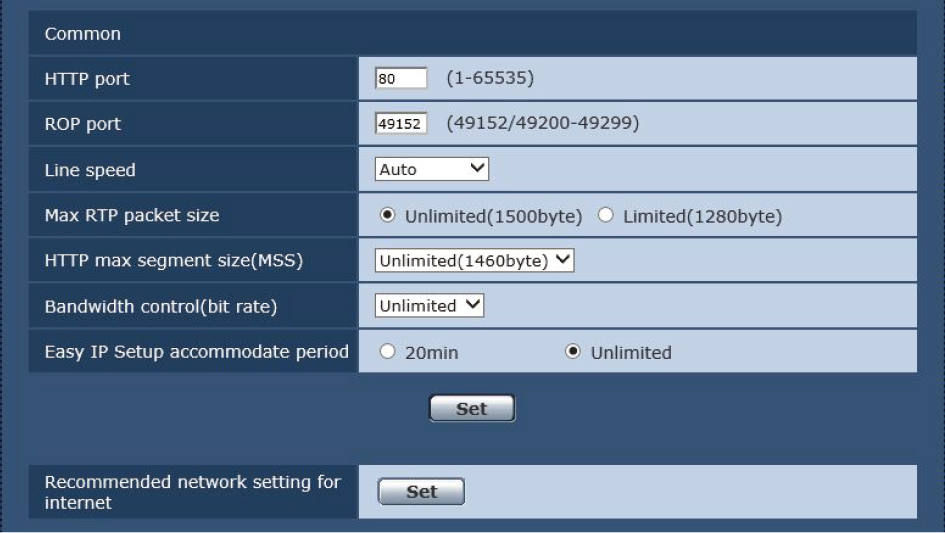

Common


＿＿ 表示出厂默认设置。

项目

设置值

设置详情

HTTP port

1至 80 至65535

单独分配HTTP端口号（即，用于从Web浏览器进行访问的端口号）。

  • 以下端口号为本装置所使用，因此无法使用。

20 / 21 / 23 / 25 / 42 / 53 / 67 / 68 / 69 / 110 / 123 / 161 / 162 / 443 / 554 / 995 / 10669 / 10670 / 49152 / 49200至49299 / 59000至61000

ROP port

49152

49200至49299

单独分配用于连接到ROP的端口号。

Line speed

Auto

100M-Full

100M-Half

10M-Full

10M-Half

设置数据线速度。

Auto

自动设置数据线速度。

100M-Full

100 Mbps全双工

100M-Half

100 Mbps半双工

10M-Full

10 Mbps全双工

10M-Half

10 Mbps半双工

  • 一般情况下，建议使用[Auto]默认设置。

Max RTP packet size

Unlimited (1500byte)

Limited (1280byte)

指定在使用RTP查看摄像机图像时是否限制摄像机发送的RTP包的大小。

Unlimited (1500byte)

无限 (1500 byte)

Limited (1280byte)

限制 (1280 byte)

  • 一般情况下，建议使用[Unlimited(1500byte)]默认设置。
  • 当所用通信线路的数据包大小受到限制时，选择[Limited(1280byte)]。有关通信线路的最大数据包大小的详情，请向网络管理员咨询。

HTTP max segment size(MSS)

Unlimited (1460byte)

Limited (1280byte)

Limited (1024byte)

选择在使用HTTP查看摄像机图像时是否限制摄像机传输的最大分段大小(MSS)。

Unlimited (1460byte)

无限 (1460 byte)

Limited (1280byte)

限制 (1280 byte)

Limited (1024byte)

限制 (1024 byte)

  • 一般情况下，建议使用[Unlimited(1460byte)]默认设置。
  • 当所用通信线路的最大分段大小(MSS)受到限制时，选择[Limited(1024byte)]或[Limited(1280byte)]。有关通信线路的最大分段大小(MSS)的详情，请向网络管理员咨询。

Bandwidth control(bitrate)

Unlimited

64kbps

128kbps

256kbps

384kbps

512kbps

768kbps

1024kbps

2048kbps

4096kbps

8192kbps

设置要分发的数据量。

  • 将[Bandwidth control (bitrate)]设为低值时，视使用环境而定，SnapShot按钮可能不会起作用。在这种情况下，当以最低分辨率分发图像时，请在[Live]画面中使用[Compression]按钮选择[JPEG]并执行SnapShot。

Easy IP Setup accommodate period

20min

Unlimited

通过Easy IP Setup Software设置用于启用网络设置操作的时间。

20min

本机启动后，可以使用20分钟的Easy IP Setup Software的摄像机设置操作。

Unlimited

始终通过Easy IP Setup Software的摄像机设置操作。

  • 因为Easy IP Setup Software中的摄像机显示时钟处于启用状态，所以可以打开摄像机画面。
  • 有关各个服务器的地址设置的详情，请向网络管理员咨询。

Recommended network setting for internet

执行推荐的设置，将摄像机连接到Internet。

点击[Set]按钮会显示一个对话框，通知用户项目设置将会改变。确认后，点击[OK]按钮。

  • [Image]画面

JPEG (1)

Image capture size：640×360

JPEG (2)

Image capture size：320×180

JPEG (3)

Image capture size：160×90

H.264 (1)·H.264 (2)·H.264 (3)·H.264 (4) [Windows]

Internet mode (over HTTP)：On

Transmission priority：Best effort

H.264 (1) [Windows]

Image capture size：1280×720

Max bit rate (per client)：Max1024 kbps，Min1024 kbps

H.264 (2) [Windows]

Image capture size：640×360

Max bit rate (per client)：Max1024 kbps, Min128 kbps

H.264 (3) [Windows]

Image capture size：320×180

Max bit rate (per client)：Max1024 kbps, Min128 kbps

H.264 (4) [Windows]

Image capture size：160×90

Max bit rate (per client)：Max1024 kbps, Min128 kbps

  • [Network]画面

Max RTP packet size：Limited (1280 byte)

HTTP max segment size(MSS)：Limited (1280 byte)
