MONITOR

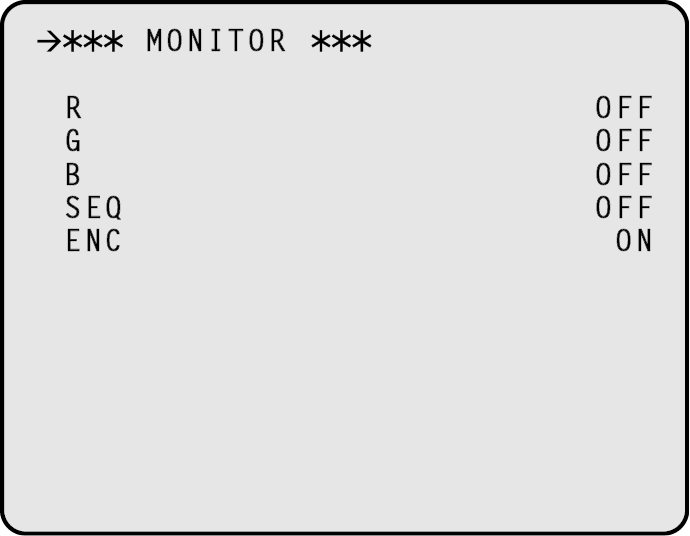

此画面为MONITOR菜单的选择画面。
＿＿ 表示出厂默认设置。
|
项目 |
设置值 |
设置详情 |
|---|---|---|
|
R |
OFF ON |
有关设置详情，请参阅以下表格。 可以同时为[R]、[G]和[B]设置ON。 从[R]、[G]、[B]，以及[SEQ]和[ENC]中各选择一个。
当[SEQ]和[ENC]设置为[OFF]时，[R]、[G]和[B]将恢复为先前的配置。 |
|
G |
OFF ON |
|
|
B |
OFF ON |
|
|
SEQ |
OFF ON |
|
|
ENC |
OFF ON |
MONITOR菜单设置和操作
根据设置，MONITOR菜单(R/G/B/SEQ/ENC)将按照以下方式操作。
|
MONITOR菜单 |
HDTV |
SDTV |
备注 |
|
|---|---|---|---|---|
|
SDI8/PM |
VBS/PM |
VBS/PM |
||
|
R |
R |
R |
R |
输出R而不是Y。PBPR和色度信号OFF。 |
|
G |
G |
G |
G |
输出G而不是Y。PBPR和色度信号OFF。 |
|
B |
B |
B |
B |
输出B而不是Y。PBPR和色度信号OFF。 |
|
SEQ |
YPBPR |
Y |
Y |
VBS输出的色度信号OFF。 |
|
ENC |
YPBPR |
VIDEO |
VIDEO |
输出正常彩色图像。 |
