OUT FORMAT(HS_HDR)

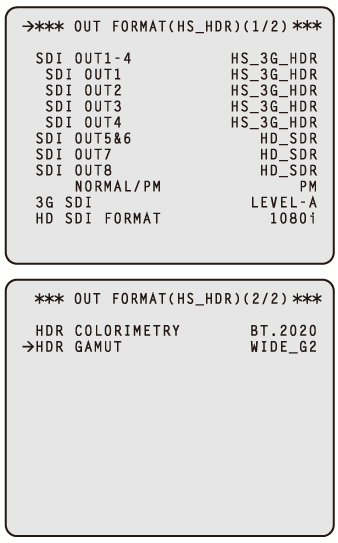

此画面为OUT FORMAT(HS_HDR) 菜单的选择画面。

＿＿表示出厂默认设置。

项目	设置值	设置详情
SDI OUT1-4	HS_3G_HDR HS_HD_HDR	显示要从[UHD/HS/HD SDI OUT] 接口的[1] 至[4] 中输出的信号的格式。
SDI OUT5&6	3G_HDR HD_HDR 3G_SDR HD_SDR	设置要从[HD SDI OUT] 接口的[5] 至[6] 中输出的信号的格式。
SDI OUT7	3G_HDR HD_HDR 3G_SDR HD_SDR	设置要从[HD SDI OUT] 接口的[7] 中输出的信号的格式。
SDI OUT8	HD_HDR HD_SDR	设置要从[HD SDI OUT] 接口的[8/PM] 中输出的信号的格式。
SDI OUT8 NORMAL/PM	PM NORMAL	设置要从[HD SDI OUT] 接口的[8/PM] 中输出的信号。使用MoIP板(AK-NP600)时，只能设置为PM。 PM : 输出图像监视器图像。 NORMAL : 输出主线图像。
3G SDI	LEVEL-A LEVEL-B	设置3G 输出的输出格式。
HD SDI FORMAT	1080i 720P	设置HD输出的格式。
HDR COLORIMETRY	BT.709 BT.2020	切换Y/C 转换系数。
HDR GAMUT	NORMAL WIDE_G WIDE_G2	切换色域。仅切换从 [SDI OUT 1]至 [SDI OUT 4]接口输出的信号。连接 AK-UC3000 时，该值将为 NORMAL/WIDE_G。
