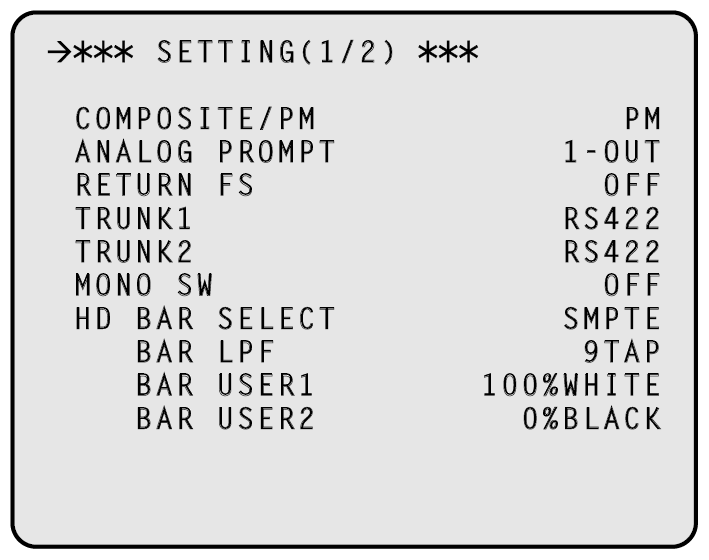

SETTING(1/2)

COMPOSITE/PM

PM

NORMAL

设置要从[VBS PM OUT]接口输出的信号。

• PM：

输出图像监视器图像。

• NORMAL：

输出主线图像。

• 当[OUTPUT FORMAT]菜单中[SDI OUT8]设置为[NORMAL]时，该值将固定在[PM]以维持[SDI OUT8]或[COMPOSITE/PM]输出图像监视器显示。

ANALOG PROMPT

1-OUT

2-IN

设置[ANALOG PROMPT1 IN]和[ANALOG PROMPT2 IN/OUT]接口的输入/输出。

• 选择[1-OUT]时，[ANALOG PROMPT1 IN]接口的信号输入将成为环通输出。在连接的设备上应用电阻。

RETURN FS

ON

OFF

设置HD回路信号的延迟模式。

TRUNK1

RS422

RS232C

设置[TRUNK]接口的TRUNK1线路发送/接收格式。

TRUNK2

设置[TRUNK]接口的TRUNK2线路发送/接收格式。

MONO SW

ON

OFF

将CCU输出视频设置为单色。

HD BAR SELECT

STD

SMPTE

ARIB

EIAJ

SPLIT

设置HD信号输出的彩条信号。

HD BAR LPF

OFF

3TAP

5TAP

7TAP

9TAP

将滤镜设置为应用至HD信号的彩条信号输出。

HD BAR USER1

75%WHITE

100%WHITE

+I_SIGNAL

-I_SIGNAL

设置当[HD BAR SELECT]设置已选择[ARIB]时的用户选择1。

HD BAR USER2

0%BLACK

+Q_SIGNAL

设置当[HD BAR SELECT]设置已选择[ARIB]时的用户选择2。
