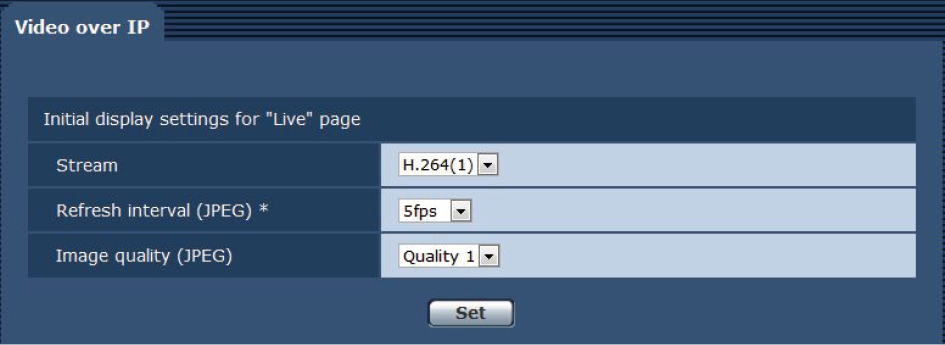

[Image]画面

Stream

H.264 (1)

H.264 (2)

H.264 (3)

H.264 (4)

JPEG (1)

JPEG (2)

JPEG (3)

选择要在[Live]画面中显示的图像的类型。

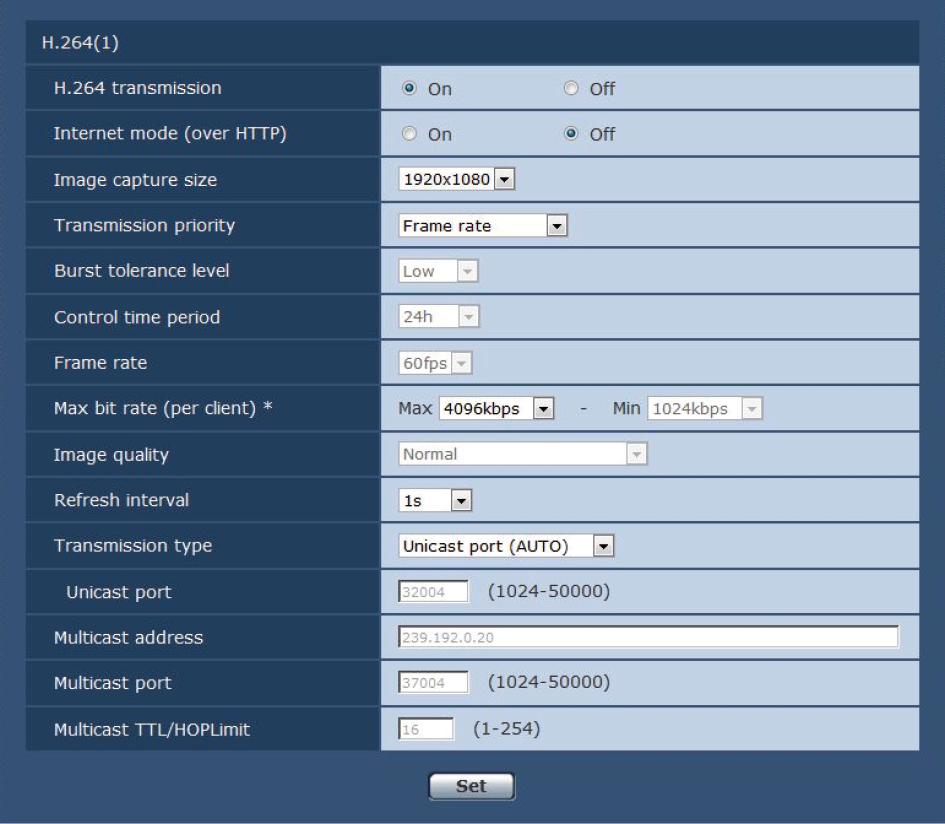

H.264 (1)

显示视频(H.264(1))。

H.264 (2)

显示视频(H.264(2))。

H.264 (3)

显示视频(H.264(3))。

H.264 (4)

显示视频(H.264(4))。

JPEG (1)

显示静止图像(JPEG(1))

JPEG (2)

显示静止图像(JPEG(2))

JPEG (3)

显示静止图像(JPEG(3))

Refresh interval (JPEG)

• 59.94 Hz

1fps

2fps

3fps

5fps

6fps*¹

10fps*¹

15fps*¹

30fps*¹

• 50 Hz

1fps

2fps

5fps

10fps*¹

12.5fps*¹

25fps*¹

设置JPEG图像的帧速率。

• 视网络环境、分辨率、图像质量、同时访问量等因素而定，帧速率可能会比指定值慢。

• 如果未以指定帧速率传输图像，降低分辨率或图像质量可能会让传输速率接近指定值。

Image quality (JPEG)

Quality1

Quality2

在实时画面中显示JPEG图像时，设置第一个图像的质量。

Quality1

图像质量1

Quality2

图像质量2

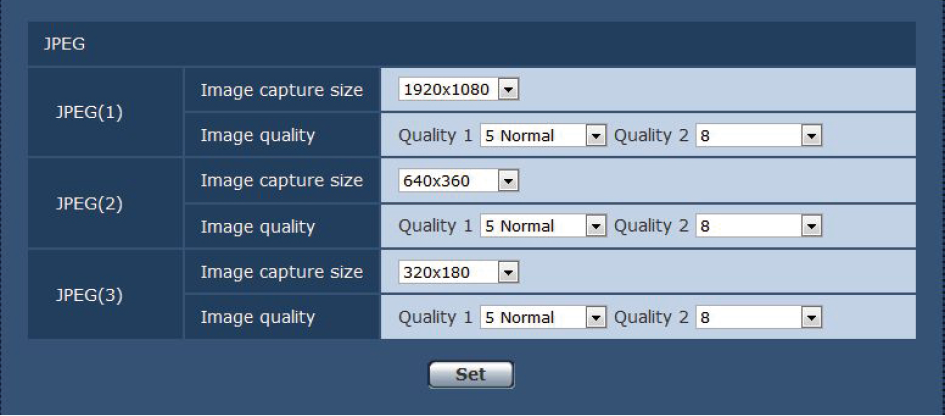

Image capture size

1920x1080

1280x720

640x360

320x180

160x90

显示JPEG图像时，在分辨率中选择要显示的图像的分辨率。

• 出厂默认

JPEG (1) : 1920×1080

JPEG (2) : 640×360

JPEG (3) : 320×180

Image quality

0 Super fine

1 Fine

2

3

4

5 Normal

6

7

8

9 Low

指定各个分辨率的JPEG图像质量（2种类型）。

• 出厂默认

Quality 1 : 5 Normal

Quality 2 : 8

H.264 transmission

On

Off

设置是否传输H.264图像。

On

传输H.264图像。

Off

不传输H.264图像。

• 将[H.264 transmission]设置选为[On]时，可以在[Live]画面上显示H.264图像和JPEG图像。

• 将[H.264 transmission]设置选为[On]时，JPEG图像的帧速率可能会变慢。

Internet mode (over HTTP)

On

Off

设置是否通过Internet传输H.264图像。

可以使用与传输JPEG图像时相同的宽带路由器设置传输H.264图像。

On

用HTTP端口传输H.264图像。

有关设置HTTP端口号的详情，请参阅以下页面。

“HTTP port”

Off

用UDP端口传输H.264图像。

• 设为[On]时，[Transmission type]设置只能选为[Unicast port (AUTO)]。

• 设为[On]时，需要几秒钟才能显示H.264图像。

• 当此项设为[On]时，根据同时访问本装置的用户数以及是否有音频数据而定，可能不会出现H.264图像。

Image capture size

• H264(1)

1920 x 1080

1280 x 720

• H264(2)

1920 x 1080

1280 x 720

640 x 360

320 x 180

160 x 90

• H264(3)

1280 x 720

640 x 360

320 x 180

160 x 90

• H264(4)

1280 x 720

640 x 360

320 x 180

160 x 90

选择H.264图像的分辨率。

可选选项将根据选定的分辨率设置而不同。

Transmission priority

Constant bit rate

Frame rate

Best effort

Advanced VBR

设置H.264图像的传输模式。

Constant bit rate

以[Max bit rate (per client)]中指定的比特率传输H.264图像。

Frame rate

以[Frame rate]中指定的帧速率传输H.264图像。

Best effort

根据网络带宽，以介于在[Max bit rate (per client)]中指定的最大值和最小值之间的可变比特率来传输H.264图像。

Advanced VBR

以[Frame rate]中指定的帧速率传输H.264图像。传输图像时，[Control time period]中指定的持续时间内的平均传输率将作为在[Max bit rate (per client)]中指定的比特率。

• 当[Transmission priority]设为[Frame rate]或[Advanced VBR]时，可连接的用户数可能会减少。

Burst tolerance level

High

Middle

Low

选择H.264比特率能够超出[Max bit rate (per client)]的最大值。

• 仅当[Transmission priority]设为[Advanced VBR]时才会启用此设置。

Control time period

1h

6h

24h

1week

选择控制H.264比特率的持续时间。

传输图像时，在指定的持续时间内的平均传输率将作为在[Max bit rate (per client)]中指定的比特率。

1h

1小时

6h

6小时

24h

1天（24小时）

1week

1周

• 仅当[Transmission priority]设为[Advanced VBR]时才会启用此设置。

Frame rate

• 59.94 Hz

5fps

15fps

30fps

60fps

• 50 Hz

5fps

12.5fps

25fps

50fps

设置H.264图像的帧速率。

• [Frame rate]受限于[Max bit rate (per client)]设置。实际的帧速率可能比指定值低。

• 仅当[Transmission priority]设为[Frame rate]或[Advanced VBR]时才会启用此设置。

• [H.264(1)]固定为60 fps（对于59.94 Hz）和50 fps（对于50 Hz）。

• 不能为[H.264(2)]至[H.264(4)]选择60 fps（对于59.94 Hz）和50 fps（对于50 Hz）。

Max bit rate (per client)

64kbps

128kbps

256kbps

384kbps

512kbps

768kbps

1024kbps

1536kbps

2048kbps

3072kbps

4096kbps

6144kbps

8192kbps

10240kbps

12288kbps

14336kbps

16384kbps

20480kbps

24576kbps

指定每个客户端的H.264比特率。

当[Transmission priority]设为[Best effort]时，指定最大比特率和最小比特率。

• H.264比特率受限于[Network]画面的[Network]选项卡下的[Bandwidth control (bitrate)]。如果比特率不是[64kbps]，实际比特率可能会低于指定的值。

“Bandwidth control(bitrate)”

• H.264比特率的可指定范围根据分辨率而不同。

160×90：

64kbps至2048kbps

320×180、640×360:

64kbps至4096kbps

1280×720：

256kbps至8192kbps

1920×1080：

512kbps至14336kbps

1920×1080 (60fps)、1280×720 (60fps):

1024kbps至24576kbps

• 出厂默认

H.264(1)：4096kbps

H.264(2)：1536kbps

H.264(3)：1024kbps

H.264(4)：512kbps

Image quality

Low (Motion priority)

Normal

Fine (Image quality priority)

选择H.264图像的图像质量。

• 仅当[Transmission priority]设为[Constant bit rate]或[Best effort]时才会启用此设置。

Refresh interval

• 59.94 Hz

0.2s

0.25s

0.33s

0.5s

1s

2s

3s

4s

5s

• 50 Hz

0.2s

0.5s

1s

2s

3s

4s

5s

设置H.264图像的刷新间隔（1帧间隔：0.2至5秒）。

• 如果在网络环境下经常发生错误，则降低刷新间隔会相应减少图像失真。但是，帧速率可能也会随之降低。

Transmission type

Unicast port (AUTO)

Unicast port (MANUAL)

Multicast port

设置H.264图像的传输格式。

Unicast port (AUTO)

最多可让14个用户同时访问一台摄像机。

从摄像机发出图像时，系统会自动配置[Unicast port]。

当不需要固定传输H.264图像的端口号时（例如，在网络内使用时），建议选择[Unicast port (AUTO)]设置。

Unicast port (MANUAL)

最多可让14个用户同时访问一台摄像机。

从摄像机发出图像时，必须配置[Unicast port]。

通过Internet传输H.264图像时，请为带宽路由器（下面称为“路由器”）配置固定的传输端口号。

“HTTP port”

有关详情，请参阅路由器的使用说明书。

Multicast port

同时访问一台摄像机的用户数没有限制。

通过多播端口传输H.264图像时，请输入[Multicast address]、[Multicast port]以及[Multicast TTL/HOPLimit]。

通过多播端口传输H.264图像时，请使用兼容多播端口的路由器，然后指定传输目的地。在此情况下，请配置设置，使H.264图像不会传输到连接的其他设备上（例如，AK-HRP1000）。AK-HRP1000如果将H.264图像传输到上，与摄像机之间的IP通信可能会被禁用。

最大同时访问数

同一时刻最多只能有14个用户（包括接收H.264图像的用户和接收JPEG图像的用户）可以访问本装置。但是，根据[Bandwidth control(bit rate)]和[Max bit rate (per client)]的设置，可访问本装置的用户数量可能会限制在14个。如果用户数超过14个，会出现一条表示访问限制的消息。如果[H.264]的[Transmission type]设为[Multicast port]，接收H.264图像的第二个用户和后续用户将不会计入访问总数。

Unicast port

1024至50000

设置单播端口号（从本装置发送图像时使用）。

当[Transmission type]设为[Unicast port (MANUAL)]时，需要设置单播端口号。

• 出厂默认

H.264 (1) ： 32004

H.264 (2) ： 32014

H.264 (3) ： 32024

H.264 (4) ： 32034

• 只能指定偶数。

• 端口号不能设为10670。

Multicast address

224.0.0.0至239.255.255.255

设置多播IP地址。

图像将发送到指定的IP地址。

当[Transmission type]设为[Multicast port]时，需要设置多播IP地址。

• 出厂默认

H.264 (1) ： 239.192.0.20

H.264 (2) ： 239.192.0.21

H.264 (3) ： 239.192.0.22

H.264 (4) ： 239.192.0.23

• 设置前，请先确认可用的多播IP地址。

Multicast port

1024至 37004 至50000

输入多播端口号（从本装置发送图像时使用）。

当[Transmission type]设为[Multicast port]时，需要设置多播IP地址。

• 只能指定偶数。

• 端口号不能设为10670。

Multicast TTL/HOP Limit

1至 16 至254

输入多播的TTL/HOP Limit值。

当[Transmission type]设为[Multicast port]时，需要设置多播IP地址。

• 通过Internet传输H.264图像时，视代理服务器设置、防火墙设置等因素而定，可能不会出现传输的图像。在这种情况下，请向网络管理员咨询。

• 在安装了多个LAN卡的电脑上显示多播图像时，请禁用不会用于接收的LAN卡。
