后部面板

[AUX] 接口

JAY-15S-1A3F(LF)(SN) (J.S.T.Mfg.Co., Ltd.)

针脚编号

功能

规格

备注

1

TALLY YL OUT

打开集电极输出

54769.png“标记和警报输出连接示例”

2

P6

查看备注

当[MAINTENANCE]菜单中[AUX] > [FUNCTION]设置为[WFM_TYPE-A+SD_ASPECT]或[WFM_TYPE-B+SD_ASPECT]时：

  • 波形监视器预设设置位输出
  • 打开集电极输出

打开集电极输出当[MAINTENANCE]菜单中[AUX] > [FUNCTION]设置为[AUDIO GAIN+SD_ASPECT]时：

  • 摄像机麦克风增益设置位输入
  • 照片耦合器输入

3

P5

4

P4

5

P3

6

P2

7

P1

8

GND

接地

9

MODE2

照片耦合器输入

54771.png“下转换模式设置”

54776.png“模式输入连接示例”

10

MODE1

照片耦合器输入

11

GND

接地

12

ALARM

打开集电极输出

54791.png“标记和警报输出连接示例”

13

TALLY R OUT

打开集电极输出

54798.png“标记和警报输出连接示例”

14

TALLY G OUT

打开集电极输出

54803.png“标记和警报输出连接示例”

15

GND

接地

下转换模式设置

下转换模式

MODE1

MODE2

本地

打开

打开

信箱

短接

打开

压缩

打开

短接

侧边面板

短接

短接

短接：与插脚8短接(GND)

波形监视器的预设设置

TYPE-A

AUX 接口输出

P6

P5

P4

P3

P2

P1

PRESET1

短接

短接

短接

短接

短接

打开

PRESET2

短接

短接

短接

短接

打开

短接

PRESET3

短接

短接

短接

短接

打开

打开

PRESET4

短接

短接

短接

打开

短接

短接

PRESET5

短接

短接

短接

打开

短接

打开

PRESET6

短接

短接

短接

打开

打开

短接

TYPE-B

AUX 接口输出

P6

P5

P4

P3

P2

P1

PRESET1

打开

打开

打开

打开

打开

短接

PRESET2

打开

打开

打开

打开

短接

打开

PRESET3

打开

打开

打开

短接

打开

打开

PRESET4

打开

打开

短接

打开

打开

打开

PRESET5

打开

短接

打开

打开

打开

打开

PRESET6

短接

打开

打开

打开

打开

打开

短接：与插脚8短接(GND)

AUDIO GAIN设置

您可以通过外部设备控制摄像机麦克风增益。

增益控制设置

P1

P2

禁用

打开

打开

MIC1启用

短接

打开

MIC2启用

打开

短接

MIC1和MIC2启用

短接

短接

摄像机麦克风增益设置

总增益

P3

P4

P5

MIC GAIN

AMP

60

0

60 dB

打开

打开

打开

40

10

50 dB

短接

打开

打开

40

0

40 dB

打开

短接

打开

20

10

30 dB

短接

短接

打开

20

0

20 dB

打开

打开

短接

短接：与插脚8短接(GND)

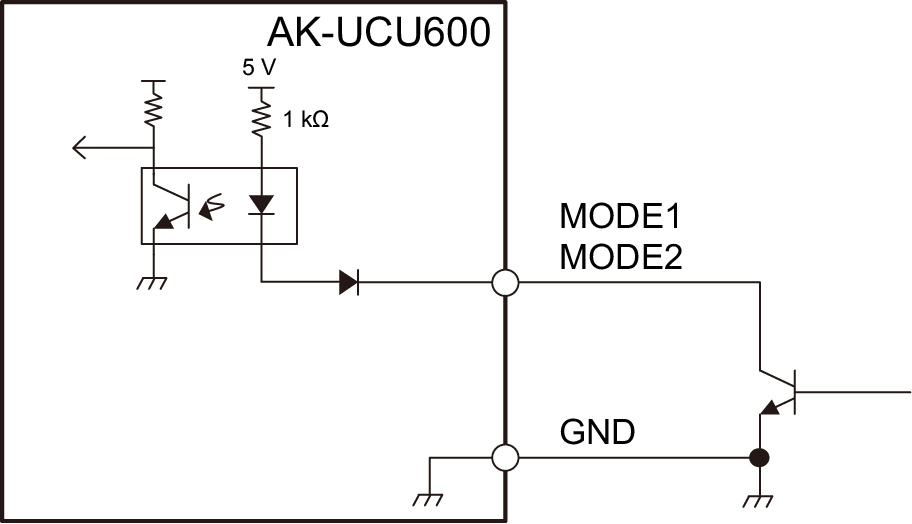

模式输入连接示例

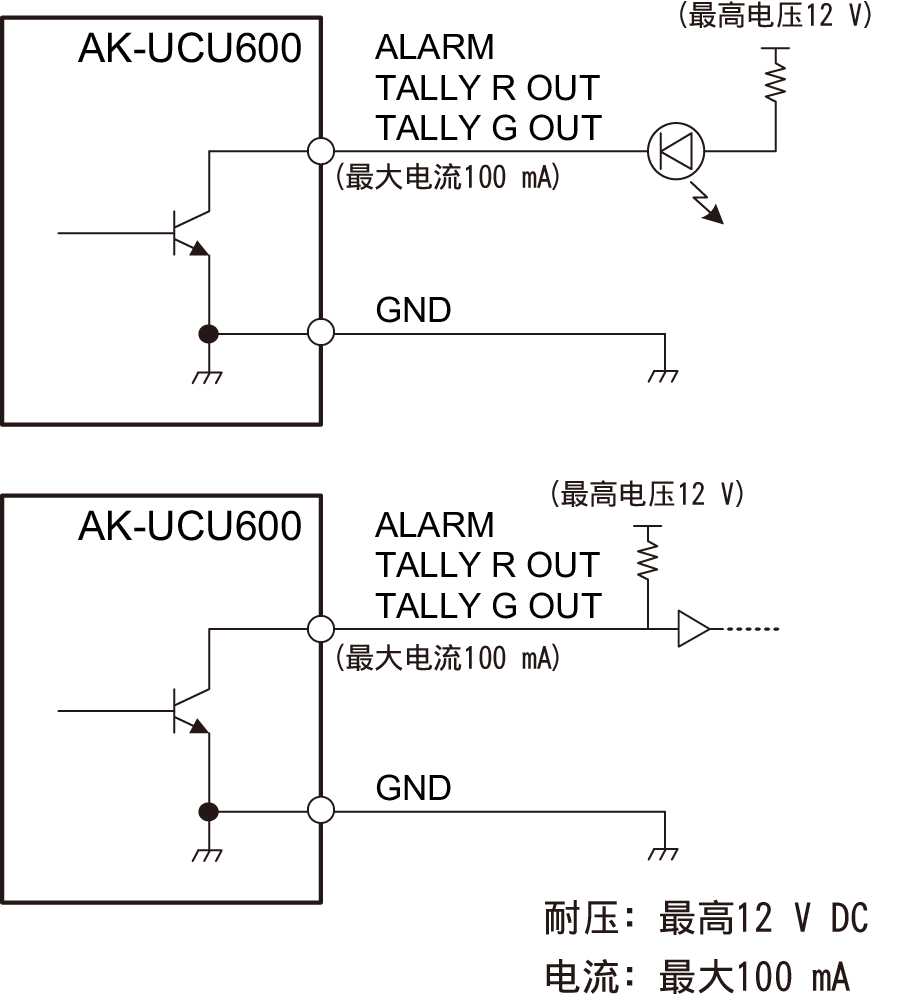

标记和警报输出连接示例


[TRUNK] 接口

JEY-9S-1A3F (LF)(SN) (J.S.T. Mfg. Co., Ltd.)

针脚编号

功能

信号流

备注

1

TRUNK1_TX (C)

CAM → CCU
  • RS-422 / RS-232C
  • 使用菜单进行选择
  • 在RS-232C连接期间连接到(C)侧。(H)打开。

2

TRUNK1_TX (H)

CAM → CCU

3

TRUNK1_RX (H)

CCU → CAM

4

TRUNK1_RX (C)

CCU → CAM

5

GND

6

TRUNK2_TX (C)

CAM → CCU

7

TRUNK2_TX (H)

CAM → CCU

8

TRUNK2_RX (H)

CCU → CAM

9

TRUNK2_RX (C)

CCU → CAM

[COMMUNICATION] 接口

JBY-25S-1A3F(LF)(SN) (J.S.T. Mfg. Co., Ltd.)

针脚编号

功能

信号流

备注

1

INCOM ENG OUT (H)

CCU→SYSTEM

0 dBm, 600 Ω (4 W) / 1 V [p-p], 200 Ω (RTS)

4 W/RTS/CLRCOM

  • 使用菜单进行选择

2

INCOM ENG OUT (C)

CCU→SYSTEM

3

INCOM ENG (GND)

4

INCOM ENG IN (H)

SYSTEM→CCU

5

INCOM ENG IN (C)

SYSTEM→CCU

6

PGM IN (H)

SYSTEM→CCU

0 dBm/-20 dBm, 600 Ω

  • 使用菜单进行选择

7

PGM IN (C)

SYSTEM→CCU

8

PGM IN (GND)

9

GND

10

NC

11

R TALLY IN (H)

SYSTEM→CCU

ON：

短/TTL(H)/24 V

55879.png“标记输入连接示例”

OFF：

打开/TTL(L)/0 V

12

R TALLY IN (C)

SYSTEM→CCU

13

GND

14

INCOM PROD OUT (H)

CCU→SYSTEM

0 dBm, 600 Ω (4 W) / 1 V [p-p], 200 Ω (RTS)

4 W/RTS/CLRCOM

  • 使用菜单进行选择

15

INCOM PROD OUT (C)

CCU→SYSTEM

16

INCOM PROD (GND)

17

INCOM PROD IN (H)

SYSTEM→CCU

18

INCOM PROD IN (C)

SYSTEM→CCU

19

PGM2 IN (H)

SYSTEM→CCU

0 dBm/-20 dBm, 600 Ω

  • 使用菜单进行选择

20

PGM2 IN (C)

SYSTEM→CCU

21

PGM2 IN (GND)

22

YL TALLY IN (H)

SYSTEM→CCU

ON：

短/TTL(H)/24 V

56023.png“标记输入连接示例”

OFF：

打开/TTL(L)/0 V

23

YL TALLY IN (C)

SYSTEM→CCU

24

G TALLY IN (H)

SYSTEM→CCU

25

G TALLY IN (C)

SYSTEM→CCU

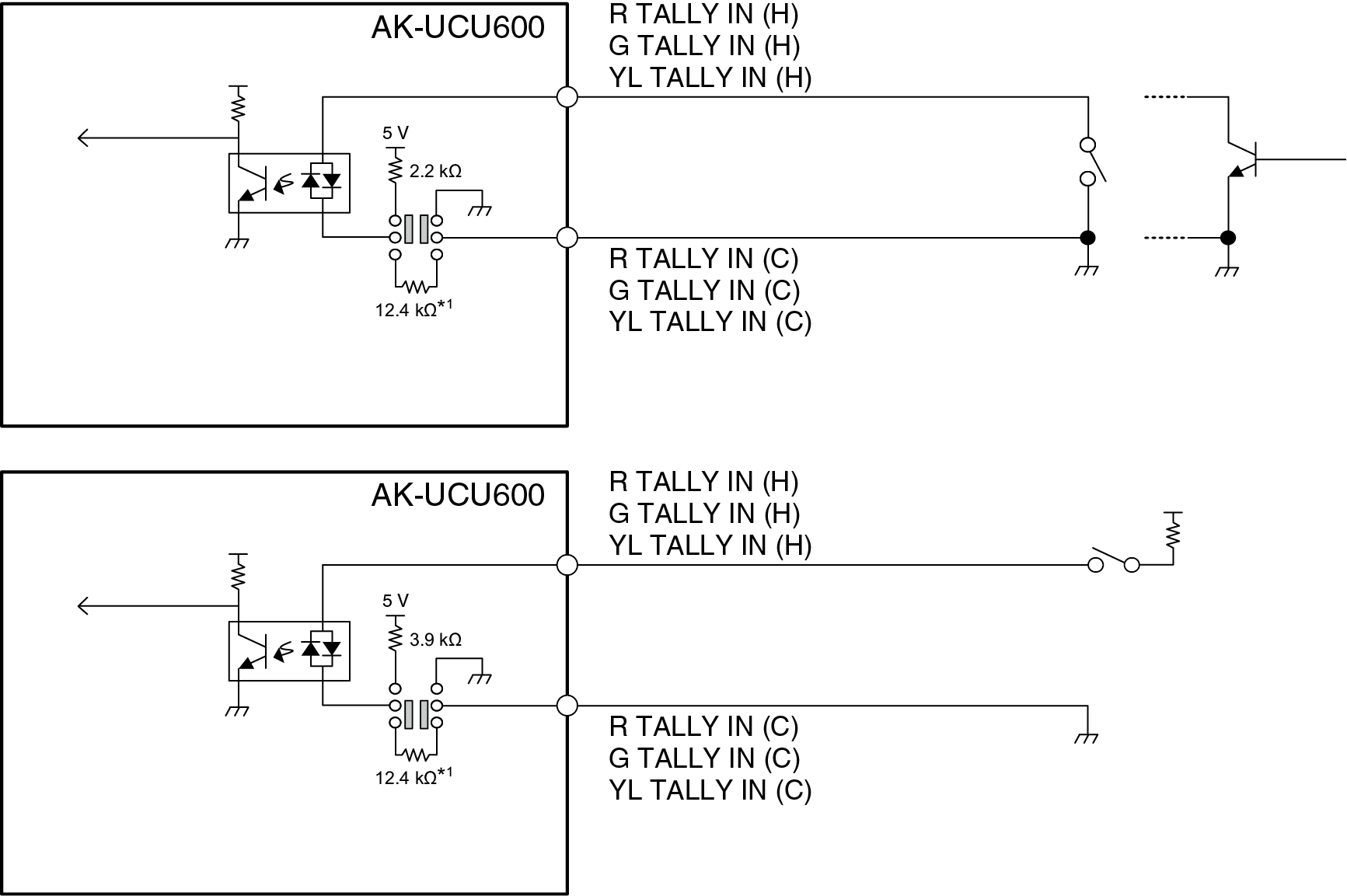

标记输入连接示例


等效电路

[ROP] 接口

HR10G-10R-10SC (71) (Hirose Electric Co., Ltd.)

针脚编号

功能

信号流

1

ROP CONT (H)

CCU→ROP

2

ROP CONT (C)

CCU→ROP

3

ROP DATA (H)

ROP→CCU

4

ROP DATA (C)

ROP→CCU

5

NC

6

NC

7

NC

8

NC

9

+16 V OUT

CCU→ROP

10

GND
  • 电缆接头

HR10A-10P-10P (73)


[MSU]接口

HR10G-10R-10SC (71) (Hirose Electric Co., Ltd.)

针脚编号

功能

信号流

1

MSU CONT (H)

CCU→MSU

2

MSU CONT (C)

CCU→MSU

3

MSU DATA (H)

MSU→CCU

4

MSU DATA (C)

MSU→CCU

5

TALLY R

CCU→MSU

6

TALLY G

CCU→MSU

7

HEAD POWER

CCU→MSU

8

ALARM 1

CCU→MSU

9

ALARM 0

CCU→MSU

10

GND
  • 电缆接头

HR10A-10P-10P (73)


[MIC1] 和 [MIC2] 接口

HA16RV-3PG(76) (Hirose Electric Co., Ltd.)

针脚编号

功能

信号流

备注

1

SHIELD

0 dBm，600 Ω

2

HOT

CCU→SYSTEM

3

COLD

CCU→SYSTEM

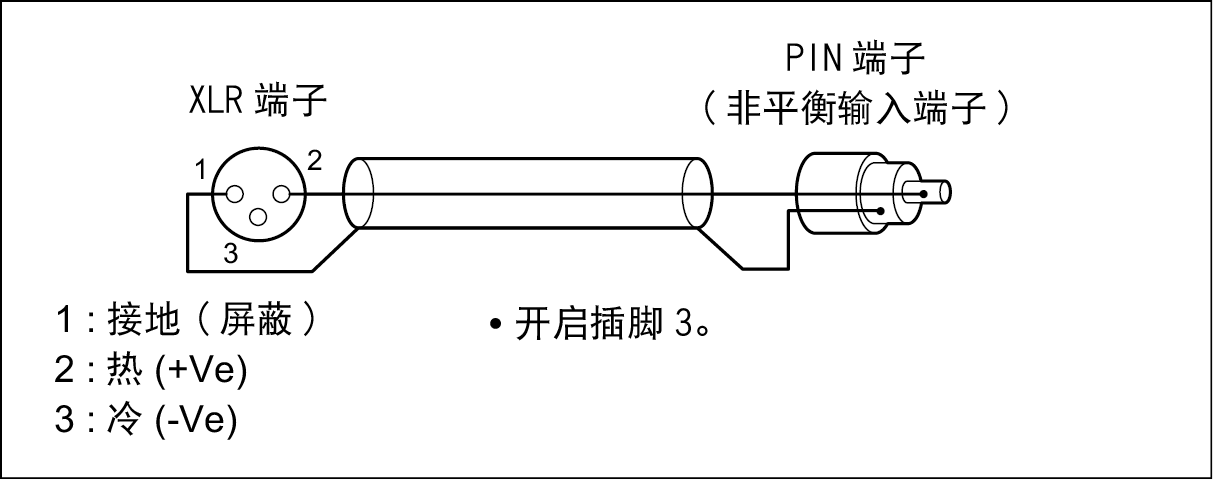

  • 连接到外部设备的非平衡输入端子时，请按照下图所示进行连接。

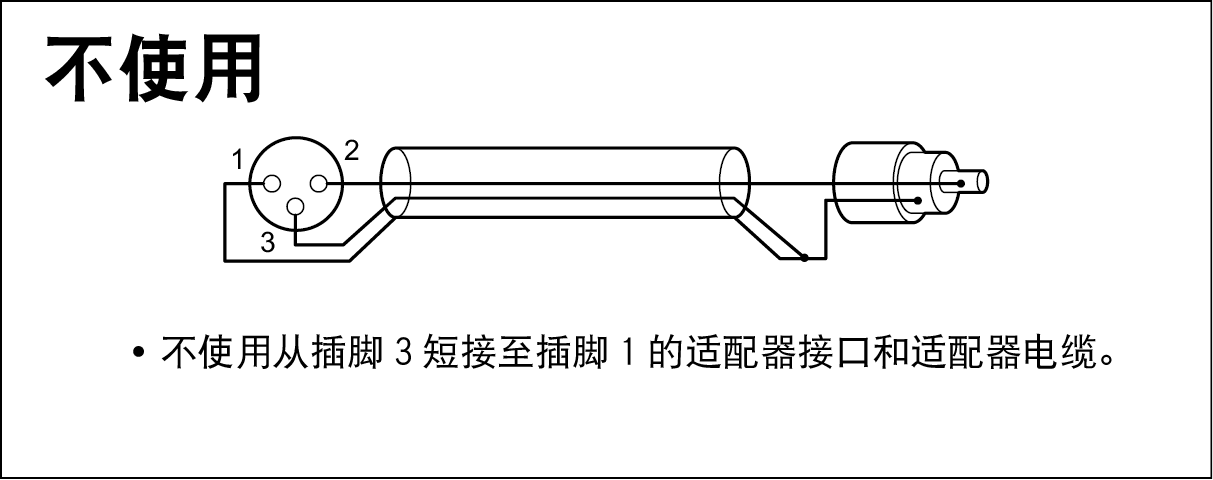

  • 一些市场上有售的转换接口和转换电缆将插脚3短接至插脚1。

使用此类转换接口或转换电缆将会引起故障。


[CAMERA] 接口

AK-UCU600：OPS2404-PR (Tajimi Electronics Co., Ltd.)

AK-UCU600S：FXW.3K.93C.TLM (LEMO)

针脚编号

功能

信号流

1

光纤

CAM → CCU

2

光纤

CCU → CAM

3

控制线

CCU←→CAM

4

控制线

CCU←→CAM

5

AC 240 V

CCU → CAM

6

AC 240 V

CCU → CAM
