OUT FORMAT(HD_HDR)

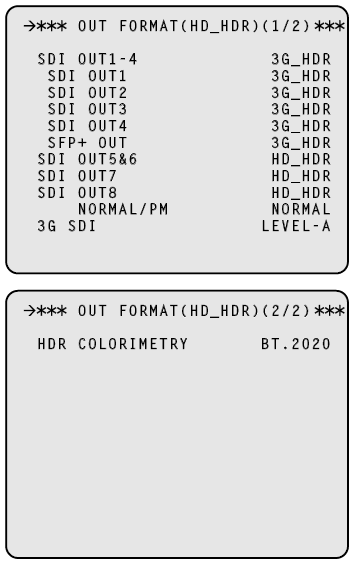

此画面为OUT FORMAT(HD_HDR) 菜单的选择画面。


＿＿表示出厂默认设置。

项目	设置值	设置详情
SDI OUT1-4 SDI OUT1	3G_HDR HD_HDR HD_SDR	设置要从[UHD/HS/HD SDI OUT] 接口的[1] 至[4] 中输出的信号的格式。在 SDI OUT1-4 中选择的内容会显示在 SDI OUT1-4 的项目中。 “输出选择条件” 连接MoIP 板(AK-NP600) 时会显示[SFP+ OUT]。 [SFP+ OUT] 跟随[SDI OUT1-4] 设置，与[SDI OUT 1/2/3/4] 相同。仅当将CCU MODE 设置为[1080/59.94P]、[720/59.94p]、[1080/50p] 或 [720/50p] 时才会启用从SFP+ 输出。
SDI OUT1-4 SDI OUT2
SDI OUT1-4 SDI OUT3
SDI OUT1-4 SDI OUT4
SDI OUT1-4 SFP+ OUT
SDI OUT5&6	3G_HDR 3G_SDR HD_HDR HD_SDR PsF_HDR TrueP_HDR OVER(3G)_HDR PsF_SDR TrueP_SDR OVER(3G)_SDR	设置要从[HD SDI OUT] 接口的[5] 至[7] 中输出的信号的格式。 [SDI OUT5] 和[SDI OUT6] 的设置已链接，将同时更改。当[CCU MODE] 为[1080/29.97PsF]、[1080/23.98PsF] 或[1080/25PsF] 时： PsF_HDR/PsF_SDR/TrueP_HDR/TrueP_SDR/OVER(3G)_HDR/OVER(3G)_SDR 使用PsF/TrueP/OVER(3G) 时，对SDI OUT5&6 的设置会反映在SDI OUT7 中，且只能在SDI OUT7 中切换HDR/SDR。当[CCU MODE] 不是[1080/29.97PsF]、[1080/23.98PsF]、[1080/25PsF] 时： 3G_HDR/3G_SDR/HD_HDR/HD_SDR “输出选择条件”
SDI OUT7
SDI OUT8	HD_HDR HD_SDR PsF_HDR PsF_SDR	设置要从[HD SDI OUT] 接口的[8/PM] 中输出的信号的格式。当[CCU MODE] 为[1080/29.97PsF]、[1080/23.98PsF] 或[1080/25PsF] 时： PsF_HDR/PsF_SDR 当[CCU MODE] 不是[1080/29.97PsF]、[1080/23.98PsF]、[1080/25PsF] 时： HD_HDR/HD_SDR “输出选择条件”
SDI OUT8 NORMAL/PM	PM NORMAL	设置要从[HD SDI OUT] 接口的[8/PM] 中输出的信号。使用MoIP板(AK-NP600)时，只能设置为PM。 PM : 输出图像监视器图像。 NORMAL : 输出主线图像。
3G SDI	LEVEL-A LEVEL-B	设置3G 输出的输出格式。
HDR COLORIMETRY	BT.709 BT.2020	更改Y/C转换系数。

项目

设置值

设置详情

SDI OUT1-4

SDI OUT1

3G_HDR

HD_HDR

HD_SDR

设置要从[UHD/HS/HD SDI OUT] 接口的[1] 至[4] 中输出的信号的格式。

在 SDI OUT1-4 中选择的内容会显示在 SDI OUT1-4 的项目中。

“输出选择条件”

连接MoIP 板(AK-NP600) 时会显示[SFP+ OUT]。
[SFP+ OUT] 跟随[SDI OUT1-4] 设置，与[SDI OUT 1/2/3/4] 相同。

仅当将CCU MODE 设置为[1080/59.94P]、[720/59.94p]、[1080/50p] 或
[720/50p] 时才会启用从SFP+ 输出。

SDI OUT1-4

SDI OUT2

SDI OUT1-4

SDI OUT3

SDI OUT1-4

SDI OUT4

SDI OUT1-4
SFP+ OUT

SDI OUT5&6

3G_HDR

3G_SDR

HD_HDR

HD_SDR

PsF_HDR
TrueP_HDR
OVER(3G)_HDR
PsF_SDR
TrueP_SDR
OVER(3G)_SDR

设置要从[HD SDI OUT] 接口的[5] 至[7] 中输出的信号的格式。

[SDI OUT5] 和[SDI OUT6] 的设置已链接，将同时更改。

当[CCU MODE] 为[1080/29.97PsF]、[1080/23.98PsF] 或[1080/25PsF] 时：

PsF_HDR/PsF_SDR/TrueP_HDR/TrueP_SDR/OVER(3G)_HDR/OVER(3G)_SDR

使用PsF/TrueP/OVER(3G) 时，对SDI OUT5&6 的设置会反映在SDI OUT7 中，且只能在SDI OUT7 中切换HDR/SDR。

当[CCU MODE] 不是[1080/29.97PsF]、[1080/23.98PsF]、[1080/25PsF] 时：

3G_HDR/3G_SDR/HD_HDR/HD_SDR

“输出选择条件”

SDI OUT7

SDI OUT8

HD_HDR

HD_SDR

PsF_HDR
PsF_SDR

设置要从[HD SDI OUT] 接口的[8/PM] 中输出的信号的格式。

当[CCU MODE] 为[1080/29.97PsF]、[1080/23.98PsF] 或[1080/25PsF] 时：

PsF_HDR/PsF_SDR

当[CCU MODE] 不是[1080/29.97PsF]、[1080/23.98PsF]、[1080/25PsF] 时：

HD_HDR/HD_SDR

“输出选择条件”

SDI OUT8

NORMAL/PM

NORMAL

设置要从[HD SDI OUT] 接口的[8/PM] 中输出的信号。

使用MoIP板(AK-NP600)时，只能设置为PM。

PM :

输出图像监视器图像。

NORMAL :

输出主线图像。

3G SDI

LEVEL-A

LEVEL-B

设置3G 输出的输出格式。

HDR COLORIMETRY

BT.709
BT.2020

更改Y/C转换系数。

输出选择条件

FORMAT / CCU MODE		SDI								ANALOG
FORMAT / CCU MODE		OUT1	OUT2	OUT3	OUT4	OUT5	OUT6	OUT7	OUT8	COMPOSITE /PM
HD_HDR (59.94)
	1080 /59.94p	3G_HDR, HD_HDR, HD_SDR							HD_HDR, HD_SDR	NORMAL /PM
	1080 /29.97PsF	HD_HDR, HD_SDR				PsF_HDR, PsF_SDR, TrueP_HDR, TrueP_SDR, OVER(3G)_HDR, OVER(3G)_SDR			PsF_HDR, PsF_SDR	NORMAL /PM
	1080 /23.98PsF	HD_HDR, HD_SDR				PsF_HDR, PsF_SDR, TrueP_HDR, TrueP_SDR, OVER(3G)_HDR, OVER(3G)_SDR			PsF_HDR, PsF_SDR	NORMAL /PM
	1080 /23.98p over 59.94i	HD_HDR, HD_SDR							HD_HDR, HD_SDR	NORMAL /PM
	1080 /23PsF & over59i	HD_HDR, HD_SDR							HD_HDR, HD_SDR	NORMAL /PM
	720 /59.94p	HD_HDR, HD_SDR							HD_HDR, HD_SDR	NORMAL /PM
HD_HDR (50)
	1080 /50p	3G_HDR, HD_HDR, HD_SDR							HD_HDR, HD_SDR	NORMAL /PM
	1080 /25PsF	HD_HDR, HD_SDR				PsF_HDR, PsF_SDR, TrueP_HDR, TrueP_SDR, OVER(3G)_HDR, OVER(3G)_SDR			PsF_HDR, PsF_SDR	NORMAL /PM
	720 /50p	HD_HDR, HD_SDR							HD_HDR, HD_SDR	NORMAL /PM

带有AK-NP600 选件

FORMAT / CCU MODE		SDI								SFP+
FORMAT / CCU MODE		OUT1	OUT2	OUT3	OUT4	OUT5	OUT6	OUT7	OUT8	1 / 2
HD_HDR (59.94)
	1080 /59.94p	3G_HDR, HD_HDR, HD_SDR							HD_HDR, HD_SDR	3G_HDR / HD_HDR / HD_SDR
	1080 /23PsF & over59i	HD_HDR, HD_SDR							HD_HDR, HD_SDR	no signal
	1080 /23.98p over 59.94i	HD_HDR, HD_SDR							HD_HDR, HD_SDR	no signal
	1080 /29.97PsF	HD_HDR, HD_SDR				PsF_HDR, PsF_SDR, TrueP_HDR, TrueP_SDR, OVER_HDR, OVER_SDR			PsF_HDR, PsF_SDR	no signal
	1080 /23.98PsF	HD_HDR, HD_SDR				PsF_HDR, PsF_SDR, TrueP_HDR, TrueP_SDR, OVER_HDR, OVER_SDR			PsF_HDR, PsF_SDR	no signal
	720 /59.94p	HD_HDR, HD_SDR							HD_HDR, HD_SDR	HD
HD_HDR (50)
	1080 /50p	3G_HDR, HD_HDR, HD_SDR							HD_HDR, HD_SDR	3G/HD PM
	1080 /25PsF	HD_HDR, HD_SDR				PsF_HDR, PsF_SDR, TrueP_HDR, TrueP_SDR, OVER_HDR, OVER_SDR			PsF_HDR, PsF_SDR	no signal
	720 /50p	HD_HDR, HD_SDR							HD_HDR, HD_SDR	HD
