查看系统设置屏幕 [System mode]

当本装置使用MoIP 时，查看系统设置屏幕[System mode] 使您可以查看相关的图像格式、接收的图像信息等。

查看系统设置屏幕[System mode]中包含[Main]、[TX setting status]、[Primary RX status]和[Secondary RX status]。

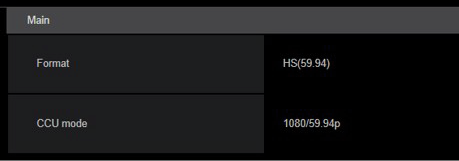

在查看系统设置屏幕[System mode] 中点击[Main]。

您可以查看本装置的基本设置。

项目	显示说明
Format	显示CCU 格式设置。
CCU mode	显示从CCU 输出的信号的格式设置。

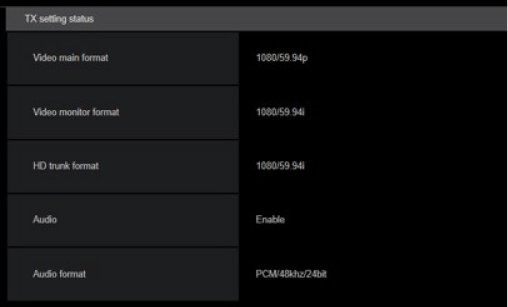

在查看系统设置屏幕[System mode]中点击[TX setting status]。

您可以查看TX 信号源的格式。

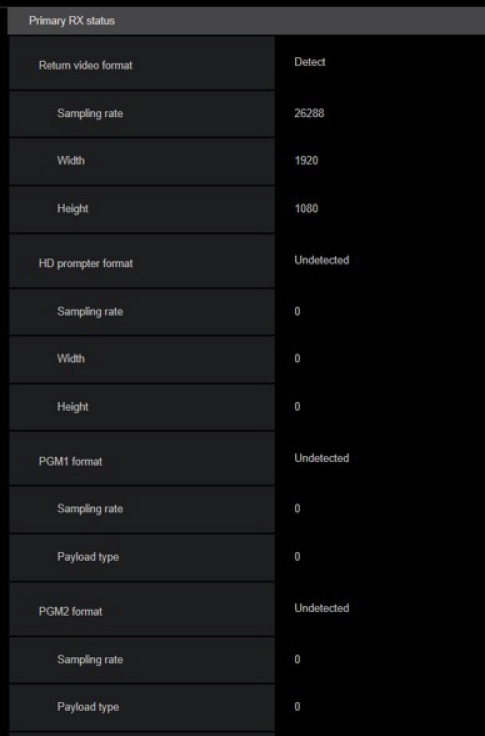

在查看系统设置屏幕[System mode]中点击[Primary RX status]。

这将显示接收到的SFP+ PRIMARY RX 信号的数据信息。

项目	显示说明
Return video format	Detect/Undetected 显示是否正在接收返回的图像。 Sampling rate 显示接收的返回图像的采样率。 Width 显示接收的返回图像的水平分辨率。 Height 显示接收的返回图像的垂直分辨率。
HD prompter format	Detect/Undetected 显示是否正在接收HD prompter RX。 Sampling rate 显示接收的HD prompter RX 的采样率。 Width 显示接收的HD prompter RX 的水平分辨率。 Height 显示接收的HD prompter RX 的垂直分辨率。
PGM1 format	Detect/Undetected 显示是否正在接收PGM1 audio RX。 Sampling rate 显示接收的PGM1 audio RX 的采样率。 Payload type 显示接收的PGM1 audio RX 的有效载荷类型。
PGM2 format	Detect/Undetected 显示是否正在接收PGM2 audio RX。 Sampling rate 显示接收的PGM2 audio RX 的采样率。 Payload type 显示接收的PGM2 audio RX 的有效载荷类型。
INCOM1 format	Detect/Undetected 显示是否正在接收INCOM1 audio RX。 Sampling rate 显示接收的INCOM1 audio RX 的采样率。 Payload type 显示接收的INCOM1 audio RX 的有效载荷类型。
INCOM2 format	Detect/Undetected 显示是否正在接收INCOM2 audio RX。 Sampling rate 显示接收的INCOM2 audio RX 的采样率。 Payload type 显示接收的INCOM2 audio RX 的有效载荷类型。

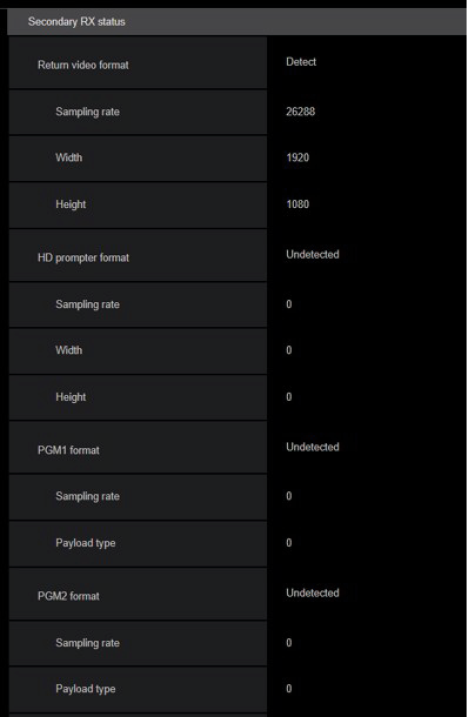

在查看系统设置屏幕[System mode]中点击[Secondary RX status]。

这将显示接收到的SFP+ Secondary RX 信号的数据信息。

项目	显示说明
Return video format	Detect/Undetected 显示是否正在接收返回的图像。 Sampling rate 显示接收的返回图像的采样率。 Width 显示接收的返回图像的水平分辨率。 Height 显示接收的返回图像的垂直分辨率。
HD prompter format	Detect/Undetected 显示是否正在接收HD prompter RX。 Sampling rate 显示接收的HD prompter RX 的采样率。 Width 显示接收的HD prompter RX 的水平分辨率。 Height 显示接收的HD prompter RX 的垂直分辨率。
PGM1 format	Detect/Undetected 显示是否正在接收PGM1 audio RX。 Sampling rate 显示接收的PGM1 audio RX 的采样率。 Payload type 显示接收的PGM1 audio RX 的有效载荷类型。
PGM2 format	Detect/Undetected 显示是否正在接收PGM2 audio RX。 Sampling rate 显示接收的PGM2 audio RX 的采样率。 Payload type 显示接收的PGM2 audio RX 的有效载荷类型。
INCOM1 format	Detect/Undetected 显示是否正在接收INCOM1 audio RX。 Sampling rate 显示接收的INCOM1 audio RX 的采样率。 Payload type 显示接收的INCOM1 audio RX 的有效载荷类型。
INCOM2 format	Detect/Undetected 显示是否正在接收INCOM2 audio RX。 Sampling rate 显示接收的INCOM2 audio RX 的采样率。 Payload type 显示接收的INCOM2 audio RX 的有效载荷类型。
