网络设置屏幕 [Network]

在网络设置屏幕[Network] 中对AK-NP600 进行网络相关设置。

网络设置屏幕[Network] 由[SFP+ primary]、[SFP+ primary TX]、[SFP+ primary RX]、[SFP+ secondary]、[SFP+ secondary TX]、[SFP+ secondary RX]、[1GbE]、[Tally in setting]、[PTP setting]、[NMOS setting] 和[Common] 组成。

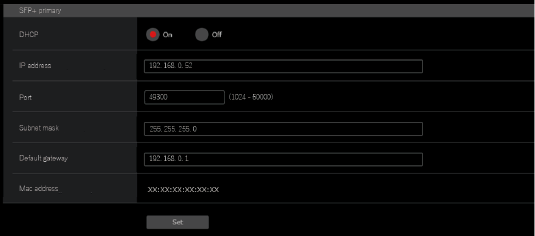

SFP+ primary

在网络设置屏幕[Network] 中点击[SFP+ primary]。

对MoIP 输入/ 输出的[SFP+1] 卡槽（SFP+ primary）实施网络配置。

使用[Set] 按钮确认设置。


配置网络设置需要下列信息。请向网络管理员或Internet 服务提供商咨询。

    IP地址
    端口
    Subnet mask
    默认网关（使用网关服务器或路由器时）

＿＿ 表示出厂默认设置。

项目

设置值

设置详情

DHCP

ON
OFF

选择设置SFP+ primary IP 地址的方法。

IP address

192.168.0.50

不使用DHCP 功能时，输入SFP+ primary IP 地址。进行输入，以免该地址复制个人计算机或其他网络摄像机的IP 地址。

Port

49300
(1024 至50000)

输入SFP+ primary 端口号。

Subnet mask

255.255.255.0

不使用DHCP 功能时，输入SFP+ primary 子网掩码。

Default gateway

192.168.0.1

不使用DHCP 功能时，设置SFP+ primary 默认网关。

Mac address

仅显示

显示SFP+ primary MAC 地址。

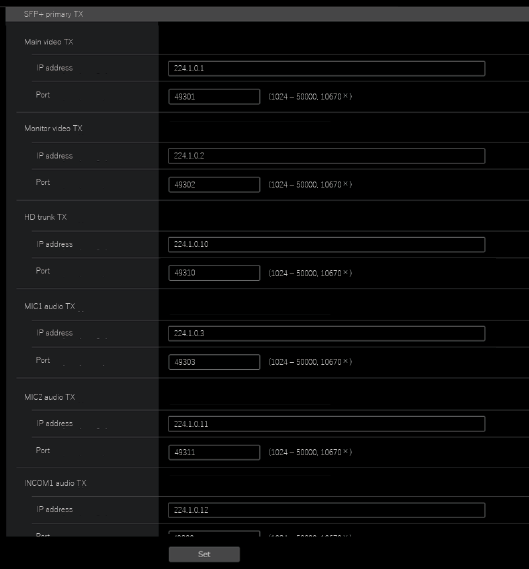

SFP+ primary TX

在网络设置屏幕[Network] 中点击[SFP+ primary TX]。

为SFP+ primary TX 信号设置网络设置。

使用[Set] 按钮确认设置。


＿＿ 表示出厂默认设置。

项目

设置值

设置详情

Main video TX
  • IP address
    224.1.0.1
  • Port
    49301
    (1024 至50000, 禁止使用10670)

IP address

输入Main video TX 的IP 地址。

Port

输入Main video TX 的端口号。

Monitor video TX
  • IP address
    224.1.0.2
  • Port
    49302
    (1024 至50000, 禁止使用10670)

IP address

输入Monitor video TX 的IP 地址。

Port

输入Monitor video TX 的端口号。

HD trunk TX
  • IP address
    224.1.0.10
  • Port
    49310
    (1024 至50000, 禁止使用10670)

IP address

输入HD trunk TX 的IP 地址。

Port

输入HD trunk TX 的端口号。

MIC1 audio TX
  • IP address
    224.1.0.3
  • Port
    49303
    (1024 至50000, 禁止使用10670)

IP address

输入MIC1 audio TX 的IP 地址。

Port

输入MIC1 audio TX 的端口号。

MIC2 audio TX
  • IP address
    224.1.0.11
  • Port
    49311
    (1024 至50000, 禁止使用10670)

IP address

输入MIC2 audio TX 的IP 地址。

Port

输入MIC2 audio TX 的端口号。

INCOM1 audio TX
  • IP address
    224.1.0.12
  • Port
    49312
    (1024 至50000, 禁止使用10670)

IP address

输入INCOM1 audio TX 的IP 地址。

Port

输入INCOM1 audio TX 的端口号。

INCOM2 audio TX
  • IP address
    224.1.0.13
  • Port
    49313
    (1024 至50000, 禁止使用10670)

IP address

输入INCOM2 audio TX 的IP 地址。

Port

输入INCOM2 audio TX 的端口号。

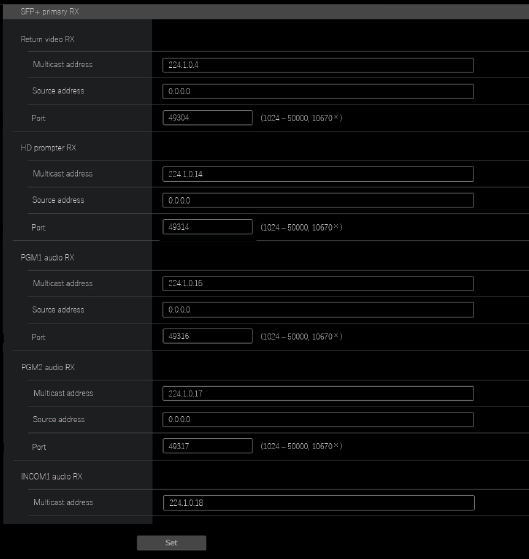

SFP+ primary RX

在网络设置屏幕[Network] 中点击[SFP+ primary RX]。

为SFP+ primary RX 信号设置网络设置。

使用[Set] 按钮确认设置。


＿＿ 表示出厂默认设置。

项目

设置值

设置详情

Return video RX
  • Multicast address
    224.1.0.4
  • Source address
    0.0.0.0
  • Port
    49304
    (1024 至50000, 禁止使用10670)

Multicast address

输入返回图像的多播地址。

Source address

输入返回图像的源IP 地址。

Port

输入返回图像的端口号。

HD prompter RX
  • Multicast address
    224.1.0.14
  • Source address
    0.0.0.0
  • Port
    49314
    (1024 至50000, 禁止使用10670)

Multicast address

输入HD PROMPTER RX 的多播地址。

Source address

输入HD PROMPTER RX 的源IP 地址。

Port

输入HD PROMPTER RX 的端口号。

PGM1 audio RX
  • Multicast address
    224.1.0.16
  • Source address
    0.0.0.0
  • Port
    49316
    (1024 至50000, 禁止使用10670)

Multicast address

输入PGM1 audio RX 的多播地址。

Source address

输入PGM1 audio RX 的源IP 地址。

Port

输入PGM1 audio RX 的端口号。

PGM2 audio RX
  • Multicast address
    224.1.0.17
  • Source address
    0.0.0.0
  • Port
    49317
    (1024 至50000, 禁止使用10670)

Multicast address

输入PGM2 audio RX 的多播地址。

Source address

输入PGM2 audio RX 的源IP 地址。

Port

输入PGM2 audio RX 的端口号。

INCOM1 audio RX
  • Multicast address
    224.1.0.18
  • Source address
    0.0.0.0
  • Port
    49318
    (1024 至50000, 禁止使用10670)

Multicast address

输入INCOM1 audio RX 的多播地址。

Source address

输入INCOM1 audio RX 的源IP 地址。

Port

输入INCOM1 audio RX 的端口号。

INCOM2 audio RX
  • Multicast address
    224.1.0.19
  • Source address
    0.0.0.0
  • Port
    49319
    (1024 至50000, 禁止使用10670)

Multicast address

输入INCOM2 audio RX 的多播地址。

Source address

输入INCOM2 audio RX 的源IP 地址。

Port

输入INCOM2 audio RX 的端口号。

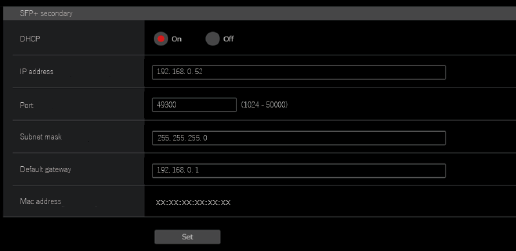

SFP+ secondary

在网络设置屏幕[Network] 中点击[SFP+ secondary]。

对MoIP 输入/ 输出的[SFP+2] 卡槽（SFP+ secondary）实施网络配置。

使用[Set] 按钮确认设置。


配置网络设置需要下列信息。请向网络管理员或Internet 服务提供商咨询。

    IP地址
    端口
    Subnet mask
    默认网关（使用网关服务器或路由器时）

＿＿ 表示出厂默认设置。

项目

设置值

设置详情

DHCP

ON
OFF

选择设置SFP+ secondary IP 地址的方法。

IP address

192.168.0.51

不使用DHCP 功能时，输入SFP+ secondary IP 地址。进行输入，以免该地址复制个人计算机或其他网络摄像机的IP 地址。

Port

49309
(49300 至49999)

输入SFP+ secondary 端口号。

Subnet mask

255.255.255.0

不使用DHCP 功能时，输入SFP+ secondary 子网掩码。

Default gateway

192.168.0.1

不使用DHCP 功能时，设置SFP+ secondary 默认网关。

Mac address

仅显示

显示SFP+ secondary MAC 地址。

SFP+ secondary TX

在网络设置屏幕[Network] 中点击[SFP+ secondary TX]。

为SFP+ secondary TX 信号设置网络设置。

使用[Set] 按钮确认设置。


＿＿ 表示出厂默认设置。

项目

设置值

设置详情

Main video TX
  • IP address
    224.1.0.5
  • Port
    49305
    (1024 至50000, 禁止使用10670)

IP address

输入Main video TX 的IP 地址。

Port

输入Main video TX 的端口号。

Monitor video TX
  • IP address
    224.1.0.6
  • Port
    49306
    (1024 至50000, 禁止使用10670)

IP address

输入Monitor video TX 的IP 地址。

Port

输入Monitor video TX 的端口号。

HD trunk TX
  • IP address
    224.1.0.20
  • Port
    49320
    (1024 至50000, 禁止使用10670)

IP address

输入HD trunk TX 的IP 地址。

Port

输入HD trunk TX 的端口号。

MIC1 audio TX
  • IP address
    224.1.0.7
  • Port
    49307
    (1024 至50000, 禁止使用10670)

IP address

输入MIC1 audio TX 的IP 地址。

Port

输入MIC1 audio TX 的端口号。

MIC2 audio TX
  • IP address
    224.1.0.21
  • Port
    49321
    (1024 至50000, 禁止使用10670)

IP address

输入MIC2 audio TX 的IP 地址。

Port

输入MIC2 audio TX 的端口号。

INCOM1 audio TX
  • IP address
    224.1.0.22
  • Port
    49322
    (1024 至50000, 禁止使用10670)

IP address

输入INCOM1 audio TX 的IP 地址。

Port

输入INCOM1 audio TX 的端口号。

INCOM2 audio TX
  • IP address
    224.1.0.23
  • Port
    49323
    (1024 至50000, 禁止使用10670)

IP address

输入INCOM2 audio TX 的IP 地址。

Port

输入INCOM2 audio TX 的端口号。

SFP+ secondary RX

在网络设置屏幕[Network] 中点击[SFP+ secondary RX]。

为SFP+ secondary RX 信号设置网络设置。

使用[Set] 按钮确认设置。


＿＿ 表示出厂默认设置。

项目

设置值

设置详情

Return video RX
  • Multicast address
    224.1.0.8
  • Source address
    0.0.0.0
  • Port
    49308
    (1024 至50000, 禁止使用10670)

Multicast address

输入返回图像的多播地址。

Source address

输入返回图像的源IP 地址。

Port

输入返回图像的端口号。

HD prompter RX
  • Multicast address
    224.1.0.24
  • Source address
    0.0.0.0
  • Port
    49324
    (1024 至50000, 禁止使用10670)

Multicast address

输入HD PROMPTER RX 的多播地址。

Source address

输入HD PROMPTER RX 的源IP 地址。

Port

输入HD PROMPTER RX 的端口号。

PGM1 audio RX
  • Multicast address
    224.1.0.26
  • Source address
    0.0.0.0
  • Port
    49326
    (1024 至50000, 禁止使用10670)

Multicast address

输入PGM1 audio RX 的多播地址。

Source address

输入PGM1 audio RX 的源IP 地址。

Port

输入PGM1 audio RX 的端口号。

PGM2 audio RX
  • Multicast address
    224.1.0.27
  • Source address
    0.0.0.0
  • Port
    49327
    (1024 至50000, 禁止使用10670)

Multicast address

输入PGM2 audio RX 的多播地址。

Source address

输入PGM2 audio RX 的源IP 地址。

Port

输入PGM2 audio RX 的端口号。

INCOM1 audio RX
  • Multicast address
    224.1.0.28
  • Source address
    0.0.0.0
  • Port
    49328
    (1024 至50000, 禁止使用10670)

Multicast address

输入INCOM1 audio RX 的多播地址。

Source address

输入INCOM1 audio RX 的源IP 地址。

Port

输入INCOM1 audio RX 的端口号。

INCOM2 audio RX
  • Multicast address
    224.1.0.29
  • Source address
    0.0.0.0
  • Port
    49329
    (1024 至50000, 禁止使用10670)

Multicast address

输入INCOM2 audio RX 的多播地址。

Source address

输入INCOM2 audio RX 的源IP 地址。

Port

输入INCOM2 audio RX 的端口号。

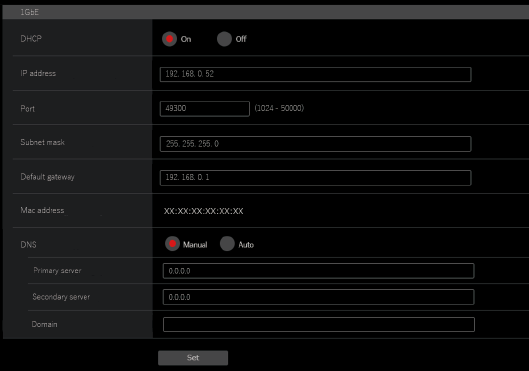

1GbE

在网络设置屏幕[Network] 中点击[1GbE]。

为AK-NP600 的1GbE（LAN2）设置网络设置。

使用[Set] 按钮确认设置。


配置网络设置需要下列信息。请向网络管理员或Internet 服务提供商咨询。

    IP地址
    端口
    Subnet mask
    默认网关（使用网关服务器或路由器时）
    主服务器地址、备用服务器地址和 DNS域名（使用 DNS时）

＿＿ 表示出厂默认设置。

项目

设置值

设置详情

DHCP

ON
OFF

选择设置1GbE（LAN2） IP 地址的方法。

IP address

192.168.0.52

不使用DHCP 功能时，输入1GbE（LAN2）IP 地址。进行输入，以免该地址复制个人计算机或其他网络摄像机的IP 地址。

Port

49330
(1024 至50000)

输入1GbE（LAN2）端口号。

Subnet mask

255.255.255.0

不使用DHCP 功能时，输入1GbE（LAN2）子网掩码。

Default gateway

192.168.0.1

不使用DHCP 功能时，设置1GbE（LAN2）默认网关。

Mac address

仅显示

显示1GbE（LAN2） MAC 地址。

DNS
  • DNS
    MANUAL
    AUTO
  • Primary server address
    0.0.0.0
  • Secondary server address
    0.0.0.0
  • Domain
    默认值为空
 DNS

设置是要自动（AUTO）获得还是要手动输入（MANUAL） DNS 服务器地址。

Primary server address

Secondary server address

Domain

对于[DNS]，使用[MANUAL] 时，请输入DNS 服务器的IP 地址。

  • 关于 DNS服务器信息，请咨询系统管理员。

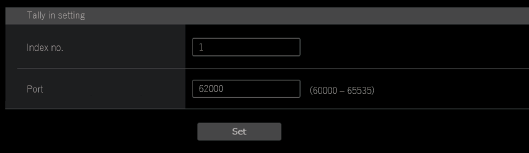

Tally in setting

在网络设置屏幕[Network] 中点击[Tally in setting]。

通过TSL 协议5.0 设置与Tally 控制相关的设置。

使用[Set] 按钮确认设置。


＿＿ 表示出厂默认设置。

项目

设置值

设置详情

Index no.

1
(1 至65534)

设置由输出Tally 的设备设置的Index no.。

Port

62000
(60000 至65535)

在端口号中输入Tally。

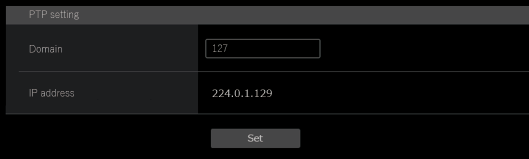

PTP setting

在网络设置屏幕[Network] 中点击[PTP setting]。

设置PTP 相关的网络设置。

使用[Set] 按钮确认设置。


＿＿ 表示出厂默认设置。

项目

设置值

设置详情

Domain

127
(0 至127)

设置DOMAIN 编号。

IP address

仅显示

显示自动发现的IP 地址。

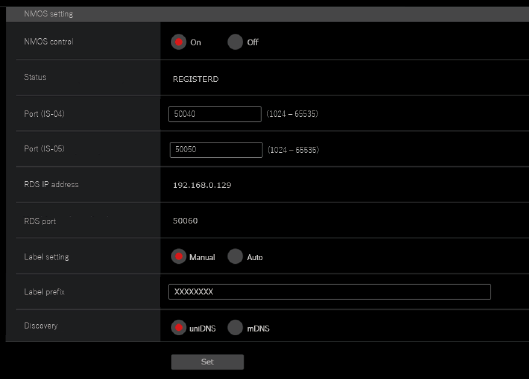

NMOS setting

在网络设置屏幕[Network] 中点击[NMOS setting]。

设置NMOS 相关的网络设置。

使用[Set] 按钮确认设置。


＿＿ 表示出厂默认设置。

项目

设置值

设置详情

NMOS control

ON
OFF

启用/ 禁用NMOS 功能。

Status

UNREGISTERD
REGISTERING
REGISTERED
P2P MODE
( 仅显示)

显示NMOS 操作状态， 例如RDS 连接状态。

Port(IS-04)

50040
(1024 至65535)

在摄像机上设置IS-04 Node API 的端口号。

Port(IS-05)

50050
(1024 至65535)

在摄像机上设置IS-05 Node API 的端口号。

RDS IP address

仅显示

显示发现的IP 地址。

RDS port

仅显示

显示自动发现的端口号。

Label setting

AUTO
MANUAL

 AUTO

无法更改标签前缀。
固定为UCU600_****（“****”为Mac 地址的最后四位）。

MANUAL

文本可在标签前缀中设置。

Label prefix

UCU600_****
（“****”为Mac 地址的最后四位）

设置附加前缀， 与该装置上的NMOS 资源名称共享。

Discovery

uniDNS
mDNS

设置NMOS 资源发现方法。

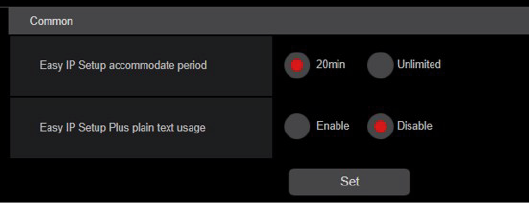

Common

在网络设置屏幕[Network] 中点击[Common]。

设置AK-NP600 共享网络设置。

使用[Set] 按钮确认设置。


＿＿ 表示出厂默认设置。

项目

设置值

设置详情

EasyIP Setup accommodate period

20min.
Unlimited

设置允许从EasyIP Setup Tool Plus 运行网络设置的时间。

20min.

在启动本装置仅20 分钟后，允许在EasyIP Setup Tool Plus 上运行摄像机设置。

Unlimited

允许随时在EasyIP Setup Tool Plus 上运行摄像机设置。

  • EasyIP Setup Tool Plus 上显示的摄像机始终启用，可以打开摄像机屏幕。
  • 有关不同服务器的地址设置，请咨询网络管理员。

EasyIP Setup Plus plain text usage

Enable
Disable

设置在与EasyIP Setup Tool Plus通信时是启用还是禁用通信加密。

Enable

通信以明文消息形式发送和接收。

Disable

通信以加密消息形式发送和接收。
